Teupe, Alfter 2023
Beschreibung:

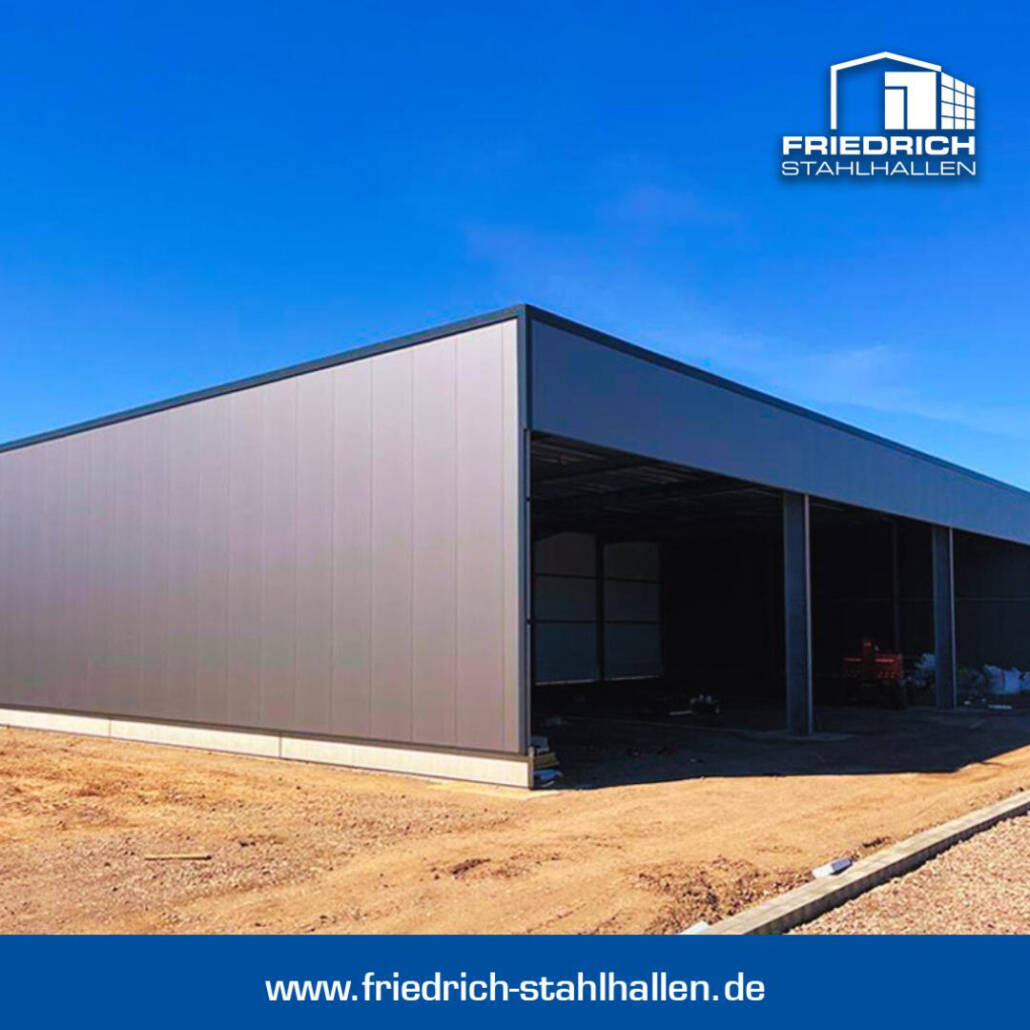

Neubau einer Pultdachhalle
Bauort:53347 Alfter
Baujahr:
2023
Größe der Pultdachhalle:
H: 7 m
B: 17 m
L: 34 m
Gewerke:
Stahlprofile, Außenwand/Fassade, Dach, Anschlussprofile, Sockel
Leistungsumfang Friedrich Stahlhallen –
Neubau einer Pultdachhalle als Unterstellhalle
(Anbau an Bestand)
Ingenieurleistungen:
- Lieferung der Werkstatt-Pläne für die Erstellung der Werkplanung Stahlhallen-Konstruktion sowie der Dach- und Wandverlegepläne
Stahlbauarbeiten:
Die Stahlhallenkonstruktion wurde von Friedrich Stahlhallen als statisch tragende Konstruktion, Typ Pultdachhalle (L 34 m, B 17 m, H 7 m) als Unterstellhalle gefertigt und an Bestand montiert.
Das statische System der Konstruktion besteht aus einem symmetrischen Zweigelenk-Rahmen aus Stahlwalzprofilen und Giebelbindern aus einem Stahlfachwerksystem mit Pendelstützen. Die Verbände erfolgen gemäß Statik aus Rundstahl bzw. Winkelstahlprofilen. Die Stützen werden auf den Fundamenten mittels Einbauankern gelenkig angeschlossen.
Dacharbeiten:
Lieferung und Montage von:
- bandverzinkten Dachpfetten einschl. Haltern, Schlaudern und Diagonalen
- Dacheindeckung aus Thermopaneelen, Deckschale Stahlblech bandverzinkt
- Formteilabschlüsse und Kantteile aus verzinktem Feinblech: Rinneneinlaufblech, Windleitblech, Pulthaube, Profilfüller, Ortgang, Übergang Bestandsdach
Wandverkleidung + Unterkonstruktion:
Lieferung und Montage von:
- bandverzinkten Wandriegel Wandriegelhalter zur Aufnahme der Wandfassade sowie der Unterkonstruktion der Tore, Türen und Fenster
- bandverzinkten Sockelwinkel
- bandverzinkten Giebelwinkel
- Wandverkleidung Sandwich-Verbundelemente, Deckschale Stahlblech bandverzinkt
- Formteilabschlüsse aus verzinktem Feinblech: Stellwinkel + Tropfkanten, Gebäudeecken innen und außen, Schuhprofil Achse, Übergangsblech Bestandsfassade
Entwässerung:
Lieferung und Montage von:
- halbrunde Zink-Dachrinne
- Zink-Regenfallrohr
Fertigteilsockel:
Lieferung und Montage von:
- Sockel-Vollbetonelementen mit Schiene
Transport/Fuhrpark/Baustellen-Sicherheit:
- Friedrich Stahlhallen verfügt über einen eigenen Fuhrpark für Materialanlieferung zur Baustelle und den Transport bis auf‘s Dach
- für den Auf-/Abbau der gestellten Gerüste setzt Friedrich Stahlhallen eigenes Fachpersonal ein, geschulte Mitarbeiter fahren und bedienen die gestellte Höhenzugangstechnik
- für die laut BG-Richtlinien erforderlichen Sicherheitsvorschriften setzt Friedrich Stahlhallen Absturzsicherungen und Traufschutzeinrichtungen (ABS Lanyard, Bühnen, Gerüstfelder, Rollgerüste, Netze, Leitern-/Treppenturm) für die Monteure ein
