Böse, Altenberge 2023

Leistungsumfang Friedrich Stahlhallen –
Neubau einer Satteldachhalle

Ingenieurleistungen:

• Erstellung der statischen Berechnung für die Stahlkonstruktion, inklusive Positionsplan, Fundamentdimensionierung und Bewehrungspläne.
• Lieferung der Werkstatt-Pläne für die Erstellung der Werkplanung Stahlhallen-Konstruktion sowie der Dach- und Wandverlegepläne.

Stahlbauarbeiten:

• Die Stahlhallenkonstruktion wurde von Friedrich Stahlhallen als statisch tragende Konstruktion, Typ Satteldachhalle gefertigt.

Das statische System der Konstruktion besteht aus einem symmetrischen Zweigelenk-Rahmen aus Stahlwalzprofilen und Giebelbindern aus einem Stahlfachwerksystem mit Pendelstützen. Die Verbände erfolgen gemäß Statik aus Rundstahl bzw. Winkelstahlprofilen. Die Stützen werden auf den Fundamenten mittels Einbauankern gelenkig angeschlossen.

Dacharbeiten:

Lieferung und Montage von:

• Bandverzinkten Dachpfetten, inklusive Pfettenhaltern, Schlaudern und Diagonalen.

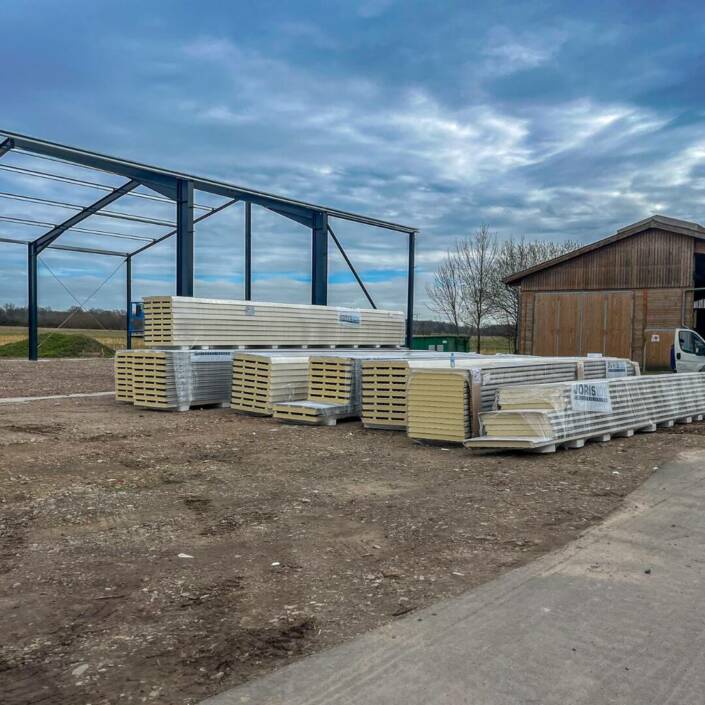

• Dacheindeckung aus Thermopaneelen (Sandwich-Dachelemente) mit einer Kerndicke von 80mm, bestehend aus Polyurethan-Hartschaum zwischen bandverzinkten Stahlblechen.
• Formteilabschlüsse und Kantteile aus verzinktem Feinblech: ca. 13m Firstausbildung, ca. 129,4m Unterverkleidungsblech Dachüberstand, ca. 64m Lichtbandeinfassung mit Hohlraumisolierung, ca. 86m Windleitblech, ca. 86m Profilfüller aus EPDM Gummi gegen Vogelfraß, ca. 43,2m Ortgang.

Wandverkleidung und Unterkonstruktion:

Lieferung und Montage von:

• Bandverzinkten Wandriegeln und Wandriegelhaltern zur Aufnahme der Wandfassade sowie der Unterkonstruktion der Tore, Türen und Fenster.
• Bandverzinkten Giebelwinkeln.

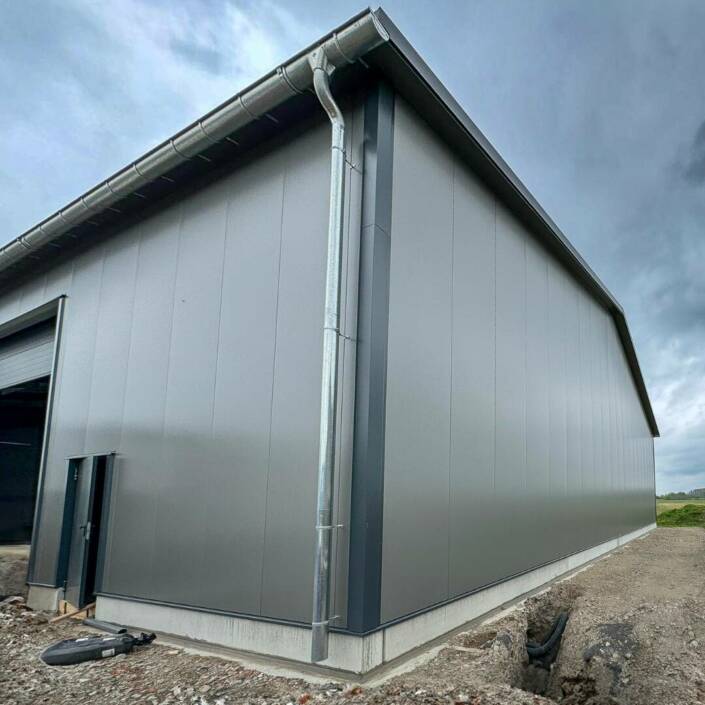

• Wandverkleidung aus Sandwich-Verbundelementen, bestehend aus Polyurethan-Hartschaum zwischen bandverzinkten Stahlblechen.
• Formteilabschlüsse aus verzinktem Feinblech: ca. 127,4m Stellwinkel + Tropfkanten, ca. 22,8m Innenecken + Außenecken, ca. 33m Torlaibung, ca. 15m Türlaibung, ca. 18m Schnittkantenabdeckung über Tore + Türen.

Entwässerung:

Lieferung und Montage von:

• Halbrunde Zink-Dachrinne (5-teilig).
• Zink-Regenfallrohre (d: 125mm).

Fertigteilsockel:

Lieferung und Montage von:

• Sockel-Vollbetonelementen mit 4cm Perimeterdämmung und HTU-Schiene.

Transport/Fuhrpark/Baustellen-Sicherheit:

• Friedrich Stahlhallen verfügt über einen eigenen Fuhrpark für Materialanlieferung zur Baustelle und den Transport bis aufs Dach.
• Für den Auf- und Abbau der gestellten Gerüste setzt Friedrich Stahlhallen eigenes Fachpersonal ein. Geschulte Mitarbeiter fahren und bedienen die gestellte Höhenzugangstechnik.
• Für die laut BG-Richtlinien erforderlichen Sicherheitsvorschriften setzt Friedrich Stahlhallen Absturzsicherungen und Traufschutzeinrichtungen (ABS Lanyard, Bühnen, Gerüstfelder, Rollgerüste, Netze, Leitern-/Treppenturm) für die Monteure ein.
