BTR, Gescher 2023

Leistungsumfang Friedrich Stahlhallen –
Neubau einer Satteldachhalle mit massivem Büro

Baustelleneinrichtung:

• Gestellung Baucontainer als Baubüro
• Einrichtung Bauwasseranschluss
• Einrichtung Baustromanschluss
• Vorhalten Schnurgerüst
• Aufbau Baustellen-Bauzaun
• Vorhalten eines Baukrans

Erdarbeiten:

• Aushub von Leitungsgräben
• Liefern von Füllsand
• Einbau Mehrspartenhauseinführung

Rohbauarbeiten:

• Aushub von Streifen- und Einzelfundamenten
• Abfuhr vom Fundamentaushub
• Herstellen der Seitenschalung aus Stahlbeton
• Einbringen von Füllbeton in Streifen -und Einzelfundamente
• Liefern und Verlegen der Erdsammel-/Verbindungsleitung inkl. Zubehör
• Liefern und Einbauen der Fundamenterder inkl. Zubehör
• Liefern und Montieren Ausleitung Edelstahl und Tiefenerder
• Messungen der Erdungswiderstände
• Einbau Ankerplatten für Stützverankerung
• Herstellen Feinplanum unter Bodenplatte/Dämmung
• Herstellen bewehrte Bodenplatte aus Beton (Büro)
• Herstellen mattenbewehrte Stahlbetonsohle (Halle)
• Zusatzarbeiten Dehnfugen Kammertrockner, Grubewanne Strahlanlage & Waschkabinen
• Lieferung und Einbau der Lagermatten für Bodenplatte Halle + Büro
• Stellung Betonpumpe
• Aufstellen Fassadengerüst
• Herstellen Mauerwerk und Trennwand/Außenwände Büro
• Anlegen Kimschicht
• Herstellen der Durchbrüche in Fundamenten und Bodenplatte, Tür- und Fensteröffnungen
• Lieferung und Montage verzinkter Abschlusswinkel mit Ankerspratzen
• Schneiden, Biegen, Verlegen Betonstabstahl
• Ausführen der Elementdecke
• Ausführen der Bitumenabdichtung
• baubegleitende Dokumentation

Ingenieurleistungen:

Friedrich Stahlhallen erstellte die Statischen Berechnungen für:

• die Stahlkonstruktion einschließlich Positionsplan
• die Fundamentdimensionierung der Einzel- und Streifenfundamente, Gruben, Bodenplatten, Betondecke und Mauerwerkswände einschließlich Bewehrungspläne und Stücklisten der Eisenbewehrung.

Des Weiteren wurden der Wärmeschutznachweis und die Werkstatt-Pläne für die Erstellung der Stahlhallenkonstruktion sowie der Wandfassade und Dacheindeckung geliefert.

Stahlbauarbeiten:

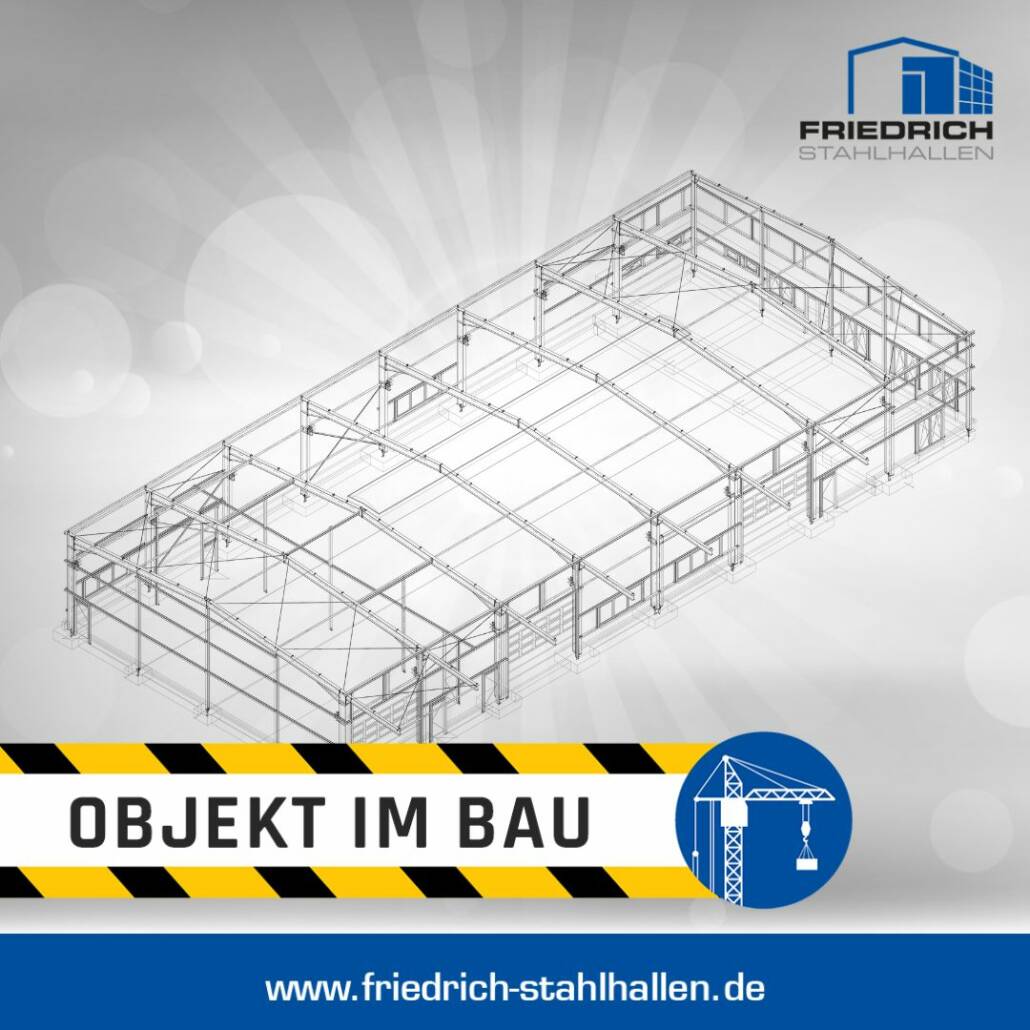

Die Stahlhallenkonstruktion wurde von Friedrich Stahlhallen als statisch tragende Konstruktion, Typ Satteldachhalle (L 50 m, B 22,50 m, H 6,50 m) mit Trennwänden, einem Bürobereich in Massivbauweise und einseitigem, feuerverzinktem Vordach gefertigt und montiert.

Das statische System der Konstruktion besteht aus einem symmetrischen Rahmen aus Stahlwalzprofilen und Giebelbindern mit Pendelstützen. Die Verbände erfolgen gemäß Statik aus Rundstahl bzw. Winkelstahlprofilen. Die Stützen werden auf den Fundamenten mittels Einbauankern gelenkig angeschlossen.

Dacharbeiten:

Lieferung und Montage von:

• bandverzinkten Dachpfetten einschl. Haltern, Schlaudern und Diagonalen
• Dacheindeckung aus Thermopaneelen, Deckschale aus bandverzinktem Stahlblech
• Formteilabschlüsse und Kantteile aus verzinktem Feinblech: Ober- und Unterfirst, Unterverkleidung Dachüberstand, Rinneneinlaufblech, Windleitblech, Profilfüller, Ortgang

Wandverkleidung + Unterkonstruktion:

Lieferung und Montage von:

• bandverzinkten Wandriegel Wandriegelhalter zur Aufnahme der Wandfassade sowie der Unterkonstruktion der Tore, Türen und Fenster
• bandverzinkten Giebelwinkel
• Wandverkleidung Sandwich-Verbundelemente, Deckschale aus bandverzinktem Stahlblech
• Formteilabschlüsse aus verzinktem Feinblech: Stellwinkel + Tropfkanten, Gebäudeecken innen und außen, Laibungen + Schnittkantenabdeckung Tore/Türen/Fenster, Wanddurchbrüche Vordach, Trägerverkleidung

Trennwand:

• Erstellen von Leichtbau-Trennwänden inkl. Zubehör Winkel, Riegel, Profile

Tore + Türen + Fenster:

Lieferung und Montage von:

• Sektionaltoranlagen mit E-Antrieb
• Mehrzweck-/Nebeneingangstüren mit Panikschloss
• Brandschutztüren
• 2-teilige Kunststoff-Haustür
• mehrteilige Kunststoff-Fenster inkl. Fensterbank

Oberlichtband:

Lieferung und Montage von:

• Dach-Lichtband gewölbt mit Sprossen und Deckleisten auf verzinkter Stahlblechzarge
• NRA-Geräte für Rauchabzug mit CO2-Auslösestation
• PDS Permanentdurchsturzsicherung
• Wind- und Regenwächter
• Dokumentation digital (Übersichtszeichnungen, Produktbeschreibungen, Pflegeanleitungen, Nachweis Inbetriebnahme)

Entwässerung:

Lieferung und Montage von:

• halbrunde Zink-Dachrinne
• Zink-Regenfallrohr
• verzinkte Standrohre mit Reinigungsklappe

Betonsockel:

Lieferung und Montage von:

• Sockelelementen mit Dämmung und Schiene
• Herstellen der Dickbeschichtung

Schlosserarbeiten:

• Werkstatt-Stahltreppe mit Geländer in verzinkter Ausführung
• Brüstungsgeländer aus Stahlrohr

Transport/Fuhrpark/Baustellen-Sicherheit:

• Friedrich Stahlhallen verfügt über einen eigenen Fuhrpark für Materialanlieferung zur Baustelle und den Transport bis auf‘s Dach
• für den Auf-/Abbau der gestellten Gerüste setzt Friedrich Stahlhallen eigenes Fachpersonal ein, geschulte Mitarbeiter fahren und bedienen die gestellte Höhenzugangstechnik
• für die laut BG-Richtlinien erforderlichen Sicherheitsvorschriften setzt Friedrich Stahlhallen Absturzsicherungen und Traufschutzeinrichtungen (ABS Lanyard, Bühnen, Gerüstfelder, Rollgerüste, Netze, Leitern-/Treppenturm) für die Monteure ein
