Sparding, Hamm 2023

Leistungsumfang Friedrich Stahlhallen –
Neubau einer Satteldachhalle mit Thermodach und Thermowand

Ingenieurleistungen:

Friedrich Stahlhallen erstellte die Statischen Berechnungen für:

• die Stahlkonstruktion einschließlich Positionsplan
• die Fundamentdimensionierung einschließlich Bewehrungspläne.

Des Weiteren wurden die Werkstatt-Pläne für die Erstellung der Stahlhallenkonstruktion sowie der Dach- und Wandverlegepläne geliefert.

Stahlbauarbeiten:

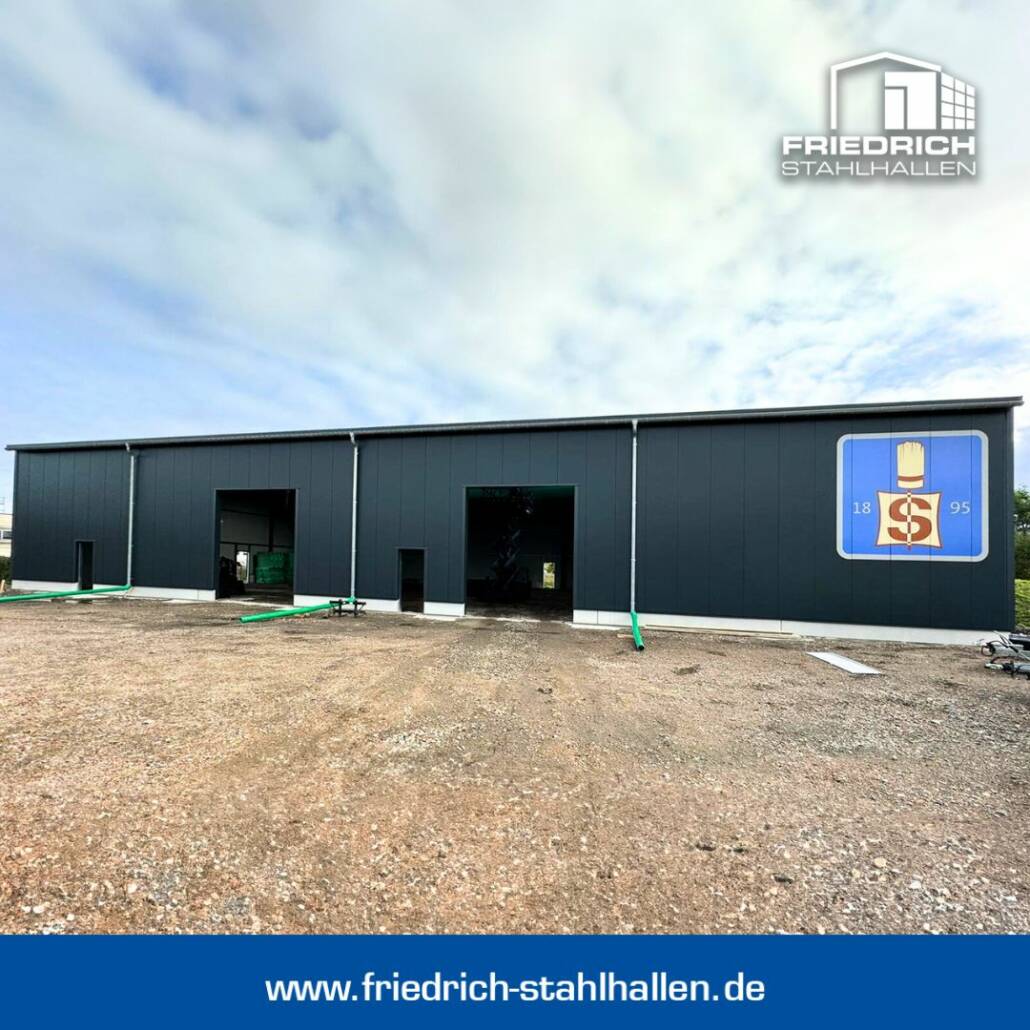

Die Stahlhallenkonstruktion wurde von Friedrich Stahlhallen als statisch tragende Konstruktion, Typ Satteldachhalle (L 40 m, B 25 m, H 6 m) mit Thermodach und Thermowand gefertigt und montiert.

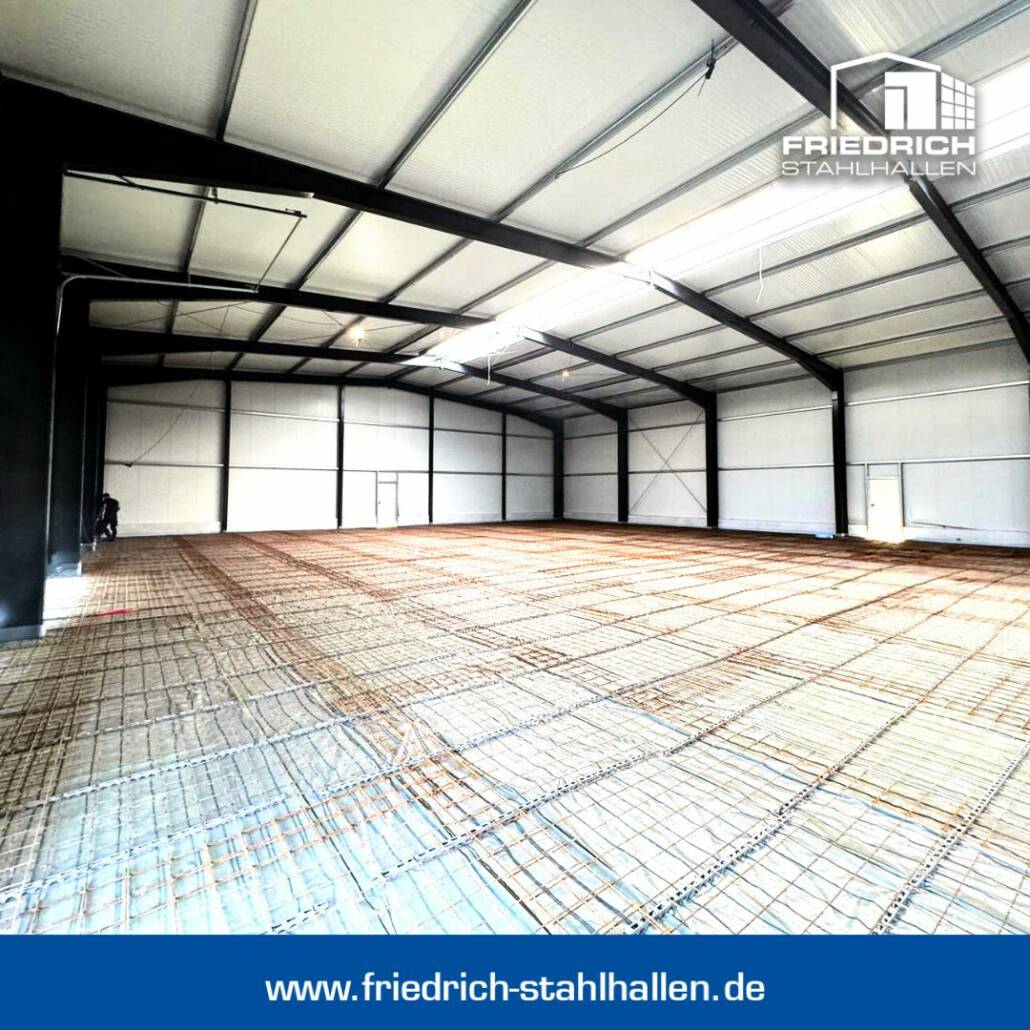

Das statische System der Konstruktion besteht aus einem symmetrischen Zweigelenk-Rahmen aus Stahlwalzprofilen und Giebelbindern aus einem Stahlfachwerksystem mit Pendelstützen. Die Verbände erfolgen gemäß Statik aus Rundstahl bzw. Winkelstahlprofilen oder Diagonalrohr. Die Stützen werden auf den Fundamenten mittels Einbauankern gelenkig angeschlossen.

Dacharbeiten:

Lieferung und Montage von:

• bandverzinkten Dachpfetten einschl. Haltern, Schlaudern und Diagonalen
• Dacheindeckung aus Thermopaneelen, Außenschale Stahlblech verzinkt
• Formteilabschlüsse und Kantteile aus verzinktem Feinblech: Ober- und Unterfirst, Unterverkleidung Dachüberstand, Windleitblech, Profilfüller, Ortgang

Wandverkleidung + Unterkonstruktion:

Lieferung und Montage von:

• bandverzinkten Wandriegel Wandriegelhalter zur Aufnahme der Wandfassade sowie der Unterkonstruktion der Tore, Türen und Fenster
• bandverzinkten Giebelwinkel

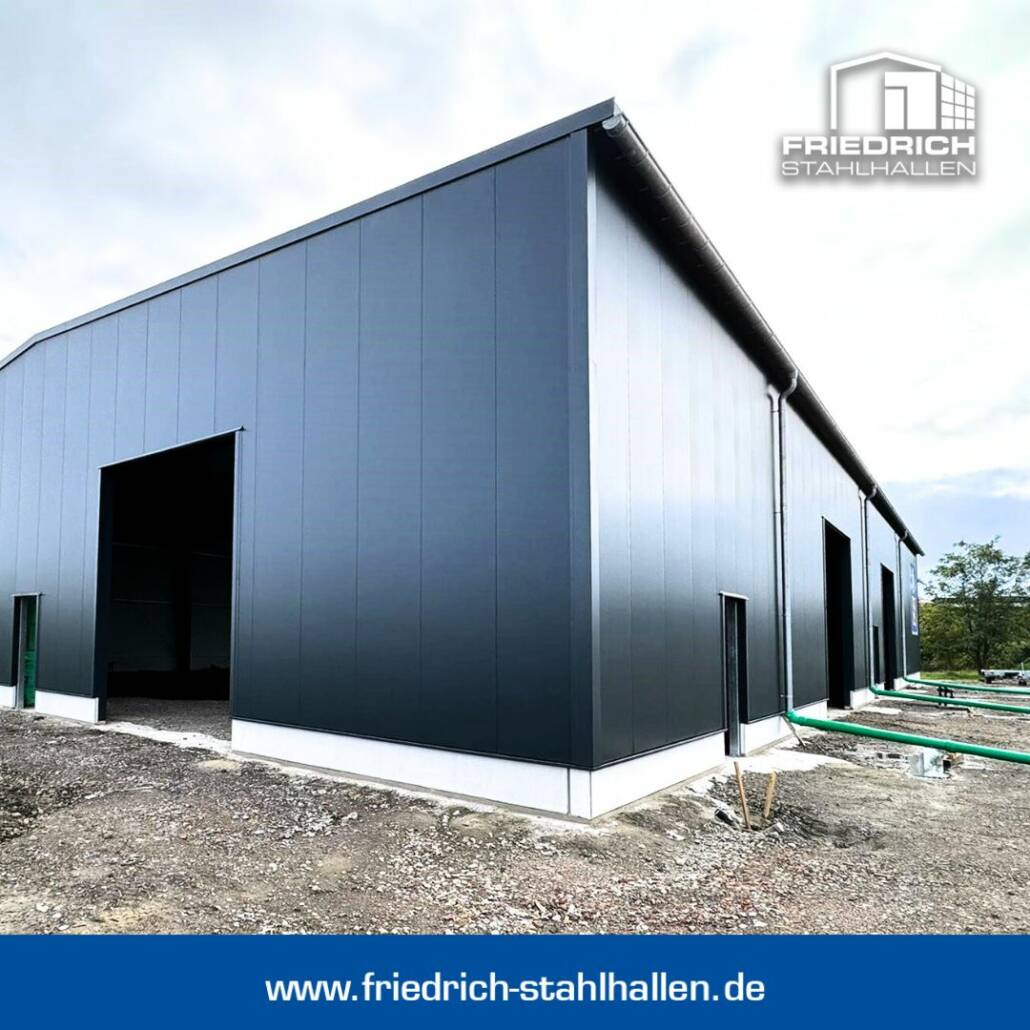

• Wandverkleidung Sandwichpaneele, Außenschale Stahlblech verzinkt
• Formteilabschlüsse aus verzinktem Feinblech: Stellwinkel + Tropfkanten, Gebäudeecken innen und außen, Laibungen + Schnittkantenabdeckung Tore/Türen/Fenster

Tore + Türen:

Lieferung und Montage von:

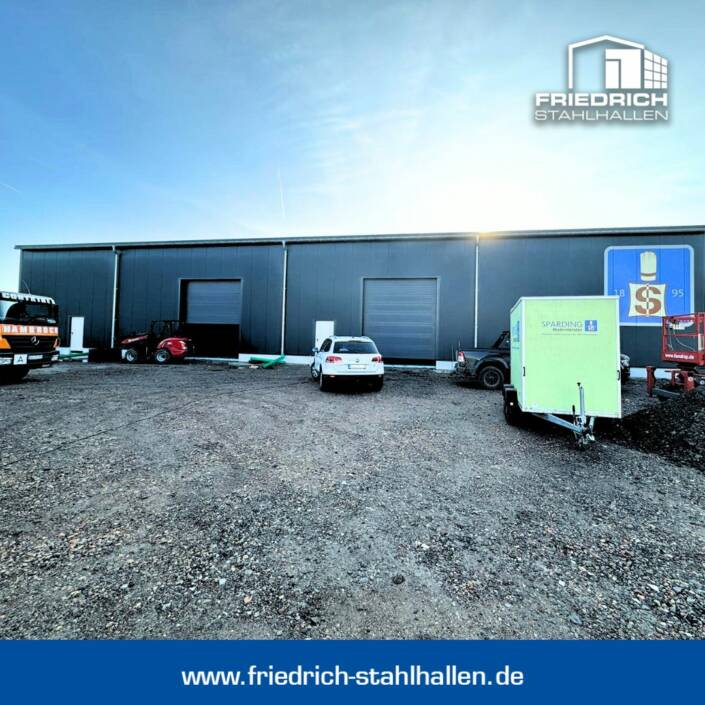

• Sektionaltoranlagen mit E-Antrieb
• Mehrzweck-/Nebeneingangstüren mit Panikschloss

Oberlichtband:

Lieferung und Montage von:

• JET-Lichtbandzarge aus Stahlbleck verzinkt
• VARIO-NORM Lichtband
• Lichtbandklappen mit thermischem Auslösegerät und Windleitführung
• zusätzlicher Motoröffner
• Notauslösekasten, Pneumatikrohr

Entwässerung:

Lieferung und Montage von:

• halbrunde Zink-Dachrinne
• Zink-Regenfallrohr

Fertigteilsockel:

Lieferung und Montage von:

• Sockelelementen mit Dämmung und Schiene



Transport/Fuhrpark/Baustellen-Sicherheit:

• Friedrich Stahlhallen verfügt über einen eigenen Fuhrpark für Materialanlieferung zur Baustelle und den Transport bis auf‘s Dach
• für den Auf-/Abbau der gestellten Gerüste setzt Friedrich Stahlhallen eigenes Fachpersonal ein, geschulte Mitarbeiter fahren und bedienen die gestellte Höhenzugangstechnik
• für die laut BG-Richtlinien erforderlichen Sicherheitsvorschriften setzt Friedrich Stahlhallen Absturzsicherungen und Traufschutzeinrichtungen (ABS Lanyard, Bühnen, Gerüstfelder, Rollgerüste, Netze, Leitern-/Treppenturm) für die Monteure ein
