Neubau in Reken 2025
Beschreibung:
Neubau einer offenen Satteldachhalle als Kombination aus Maschinenhalle und überdachter Fahrsiloanlage. Die Halle wurde als robuste Stahlkonstruktion mit Sandwich-Dacheindeckung und kompletter Entwässerung ausgeführt und ist speziell für landwirtschaftliche Nutzung ausgelegt.
Bauort: 48734 Reken
Baujahr: 2025
Größe der Satteldachhalle:
Ausstellung:
H: ca. 7,82 m
B: ca. 11,70 m
L: ca. 40,00 m
Gewerke:
Ingenieurleistungen, Stahlkonstruktion, Dach, Entwässerung, Anschlussprofile, Sicherheitsausstattung, Fahrsiloüberdachung, Maschinenhallenüberdachung
Leistungsumfang Friedrich Stahlhallen – Neubau einer offenen Satteldachhalle
Ingenieurleistungen:
Friedrich Stahlhallen erstellte die prüffähigen statischen Berechnungen für:
- die Stahlkonstruktion
- die Stahlbetonwände und Stahlbetonsohle
- die Fundamentdimensionierung inkl. Bewehrungsplänen
Zusätzlich wurden Werkstattpläne für die Stahlkonstruktion sowie Dach- und Wandverlegepläne geliefert.

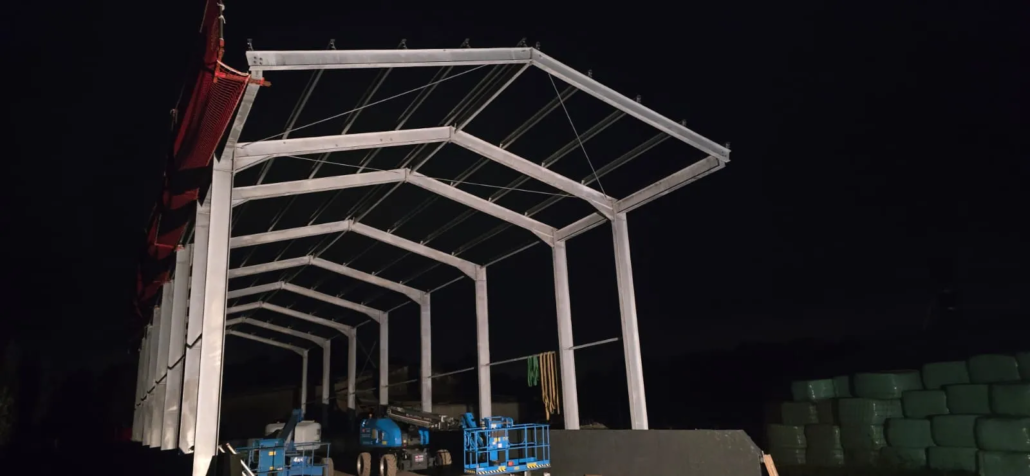

Stahlbauarbeiten:

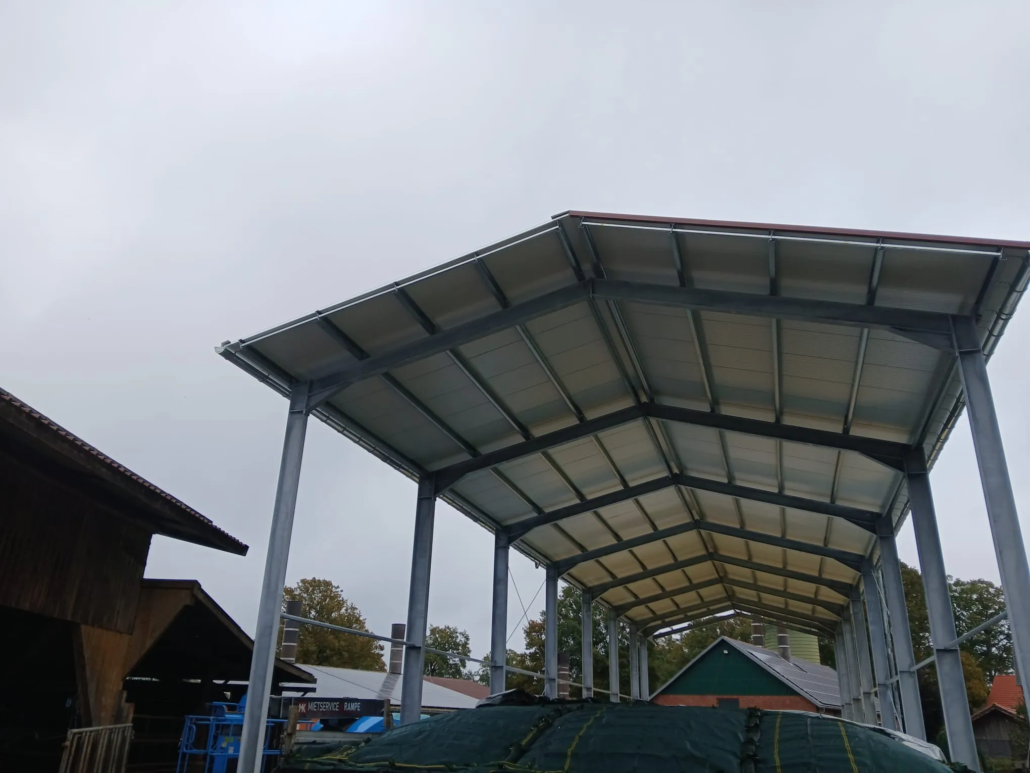

Die Stahlkonstruktion wurde von Friedrich Stahlhallen als statisch tragende Konstruktion in Form einer offenen Satteldachhalle gefertigt und montiert.
Die Halle verfügt über eine Länge von ca. 40,00 m, eine Breite von ca. 11,70 m und eine Traufhöhe von ca. 7,82 m.
Das statische System besteht aus symmetrischen Zweigelenkrahmen aus Stahlwalzprofilen sowie Fachwerksystemen mit Pendelstützen.
Die Stahlkonstruktion wurde gestrahlt (SA 2½) und feuerverzinkt gemäß DIN EN ISO 1461.

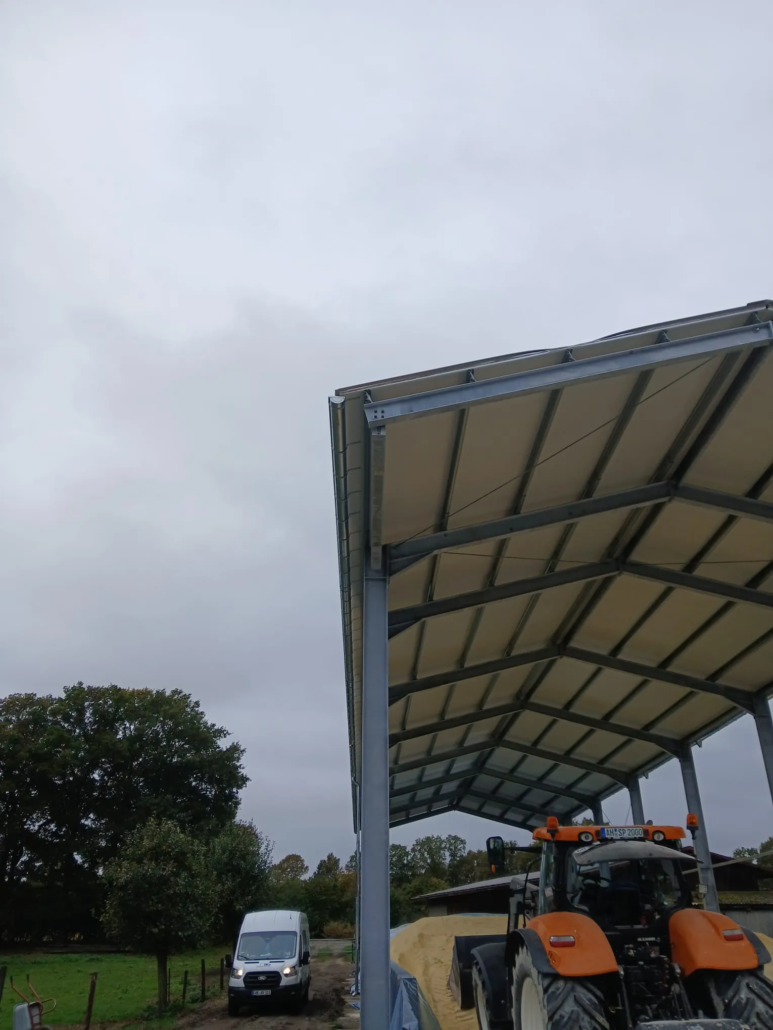

Ein Teil der Halle wurde als offene Maschinenhalle, der anschließende Bereich als überdachtes Fahrsilo ausgeführt.

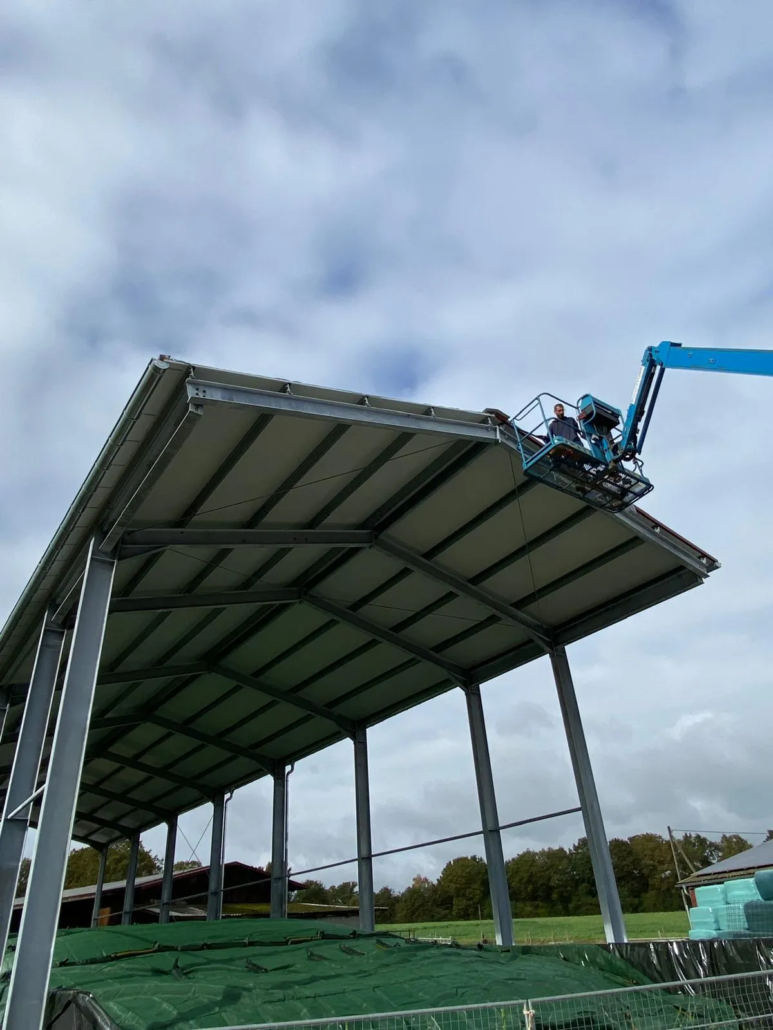

Dacharbeiten:
Lieferung und Montage von:
- bandverzinkten Dachpfetten inkl. Haltern, Schlaudern und Diagonalen

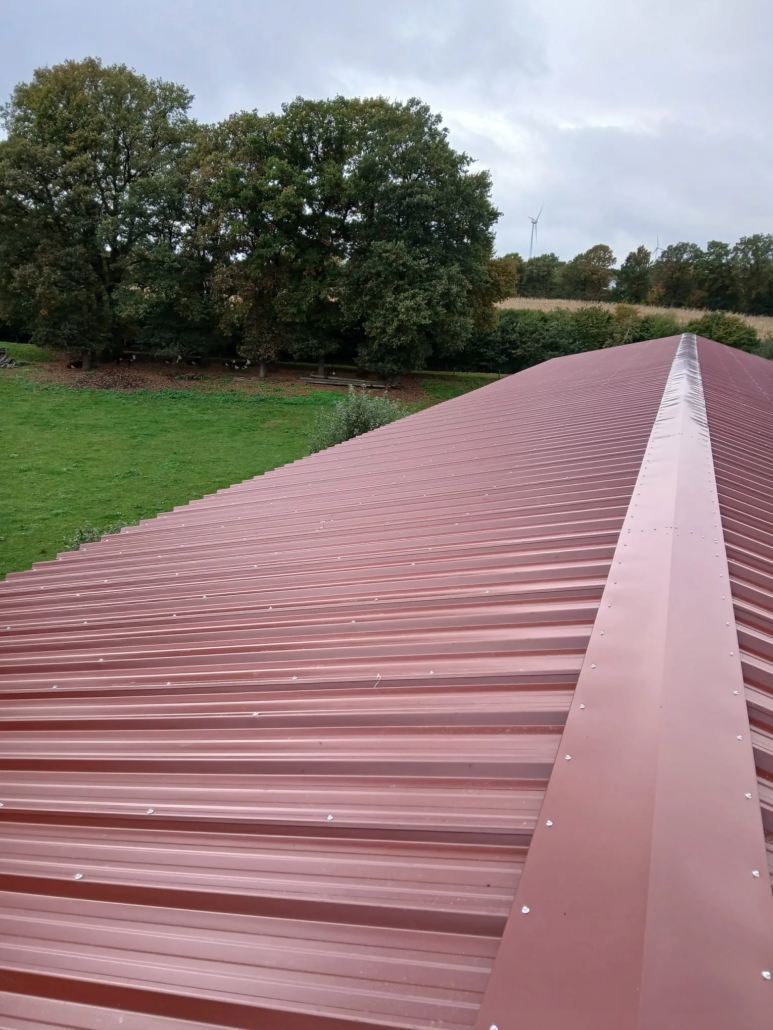

- Dacheindeckung aus Sandwich-Thermopaneelen
- PIR-Dämmkern mit 40 mm Kernstärke
- Formteilabschlüssen aus verzinktem Feinblech
- Firstausbildung
- Windleitblechen
- Ortgangabschlüssen
- Profilfüllern aus EPDM zum Schutz gegen Vogelfraß
- Sicherheits- und Absturzsystemen gemäß BG-Richtlinien

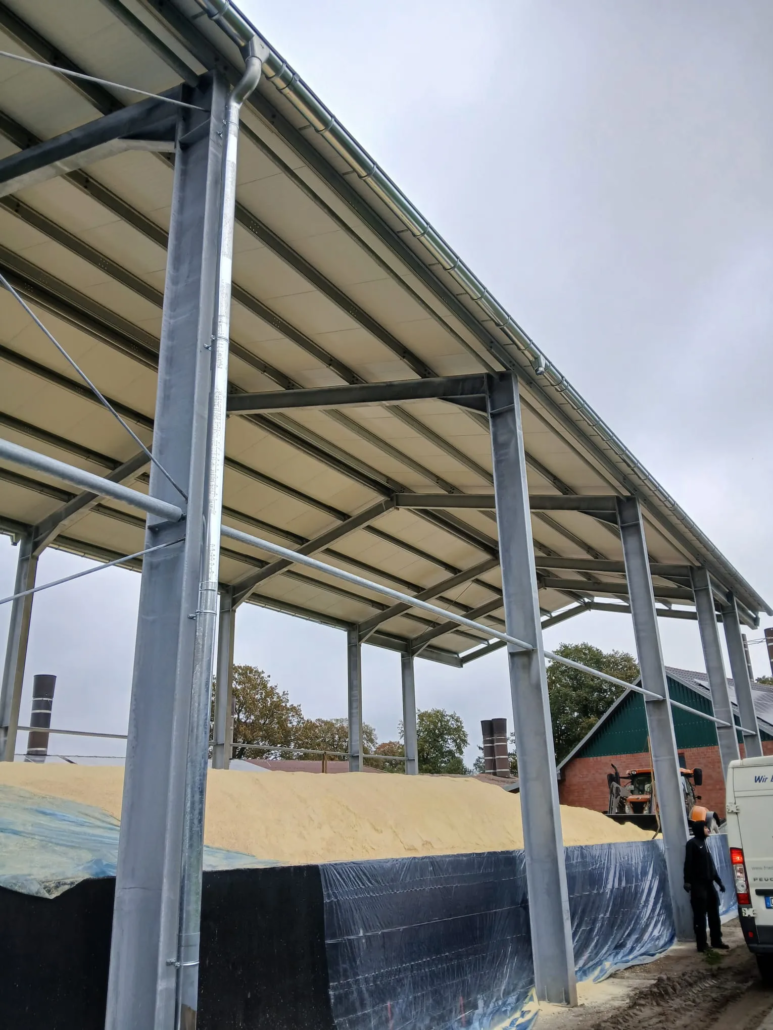

Entwässerung:
Lieferung und Montage von:
- halbrunden Zink-Dachrinnen
- Zink-Regenfallrohren DN 125
- Verbindungselementen und Rohrschellen
- mehreren Fallrohrleitungen entlang der Traufen
Der Anschluss an die Grundleitung erfolgte bauseits.
Fakten zur Halle in Reken:
- Hallentyp: offene Satteldachhalle
- Nutzung: Maschinenhalle und Fahrsiloüberdachung
- Hallenlänge: ca. 40,00 m
- Hallenbreite: ca. 11,70 m
- Traufhöhe: ca. 7,82 m
- Dachneigung: 15°
- Konstruktion: feuerverzinkter Stahlbau
- Dachsystem: Sandwichpaneele mit PIR-Kern
- Nutzung: landwirtschaftlicher Einsatz
- Tragkonstruktion: 8 Hauptrahmen
