Neubau in Münster 2024
Beschreibung:

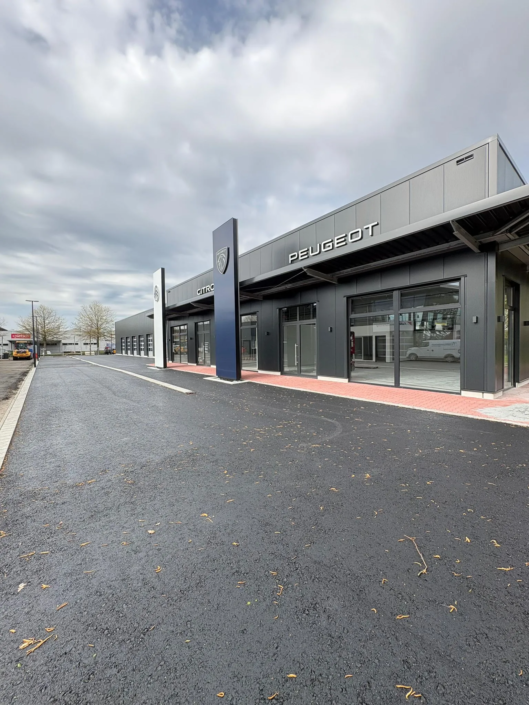

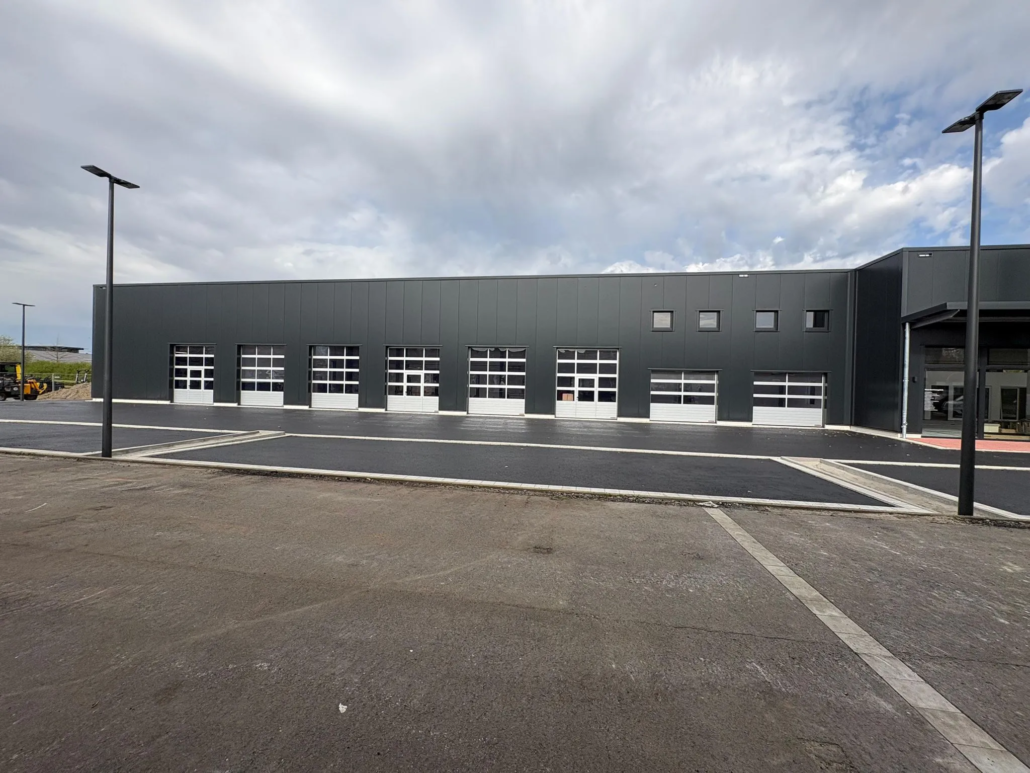

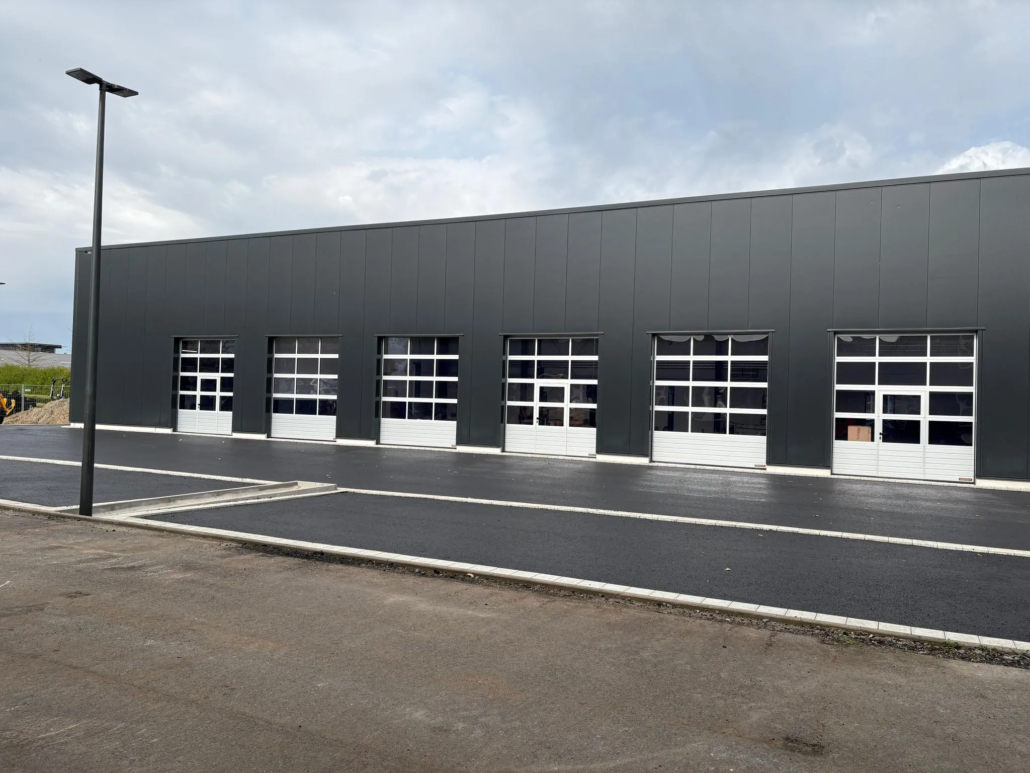

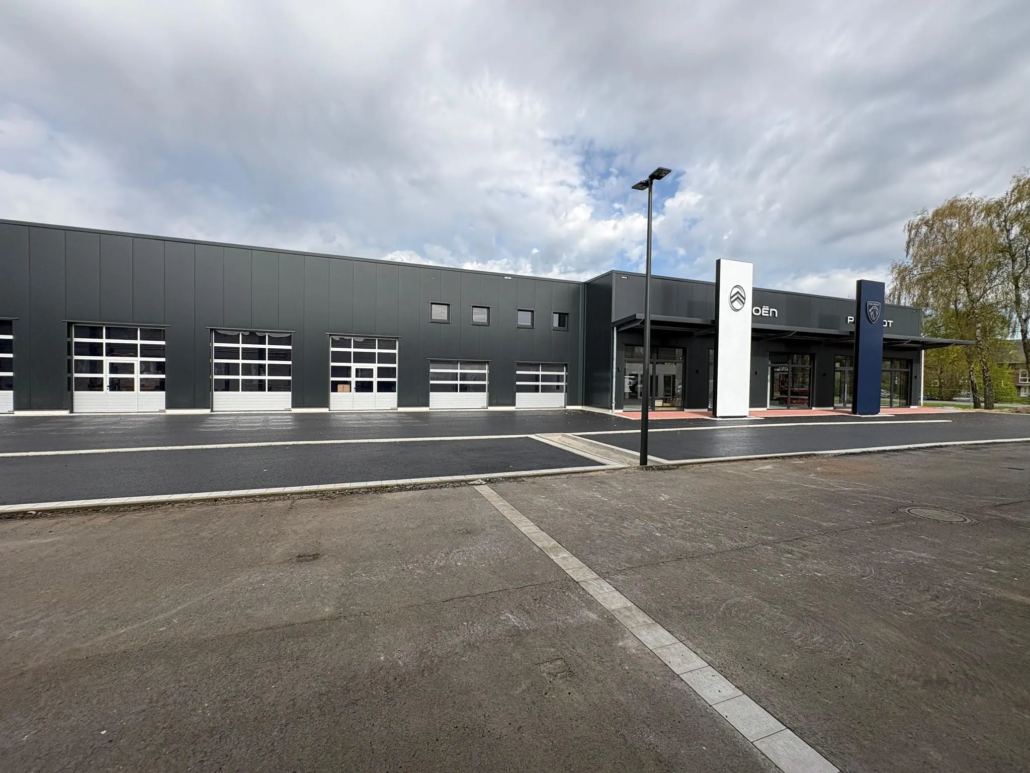

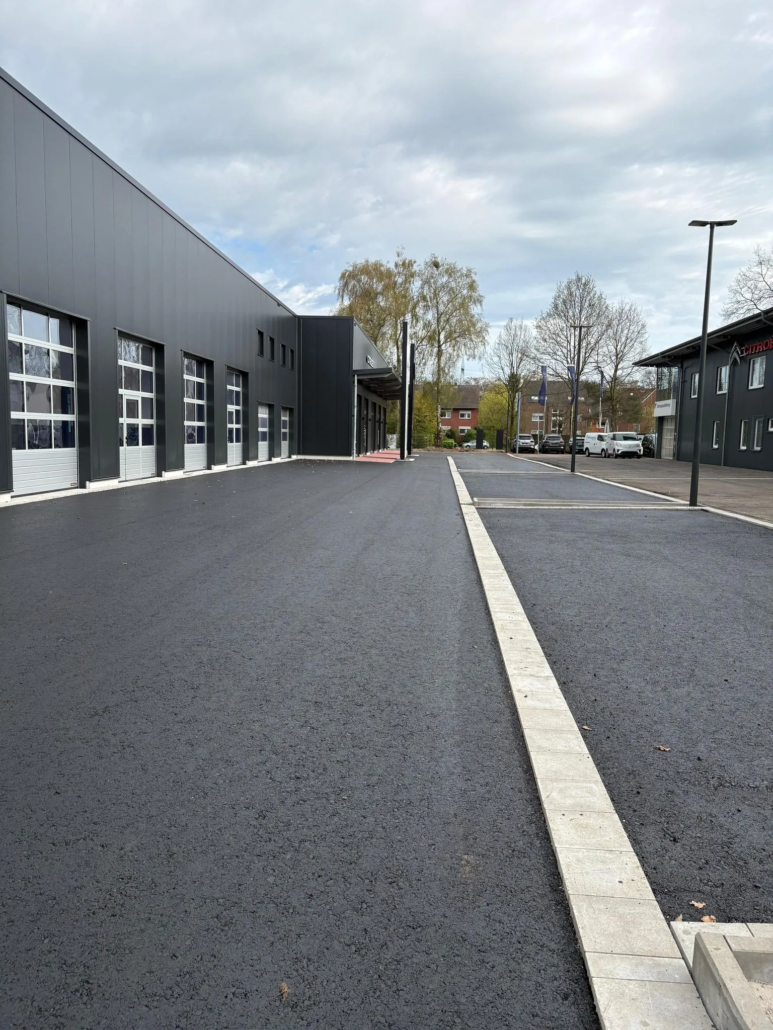

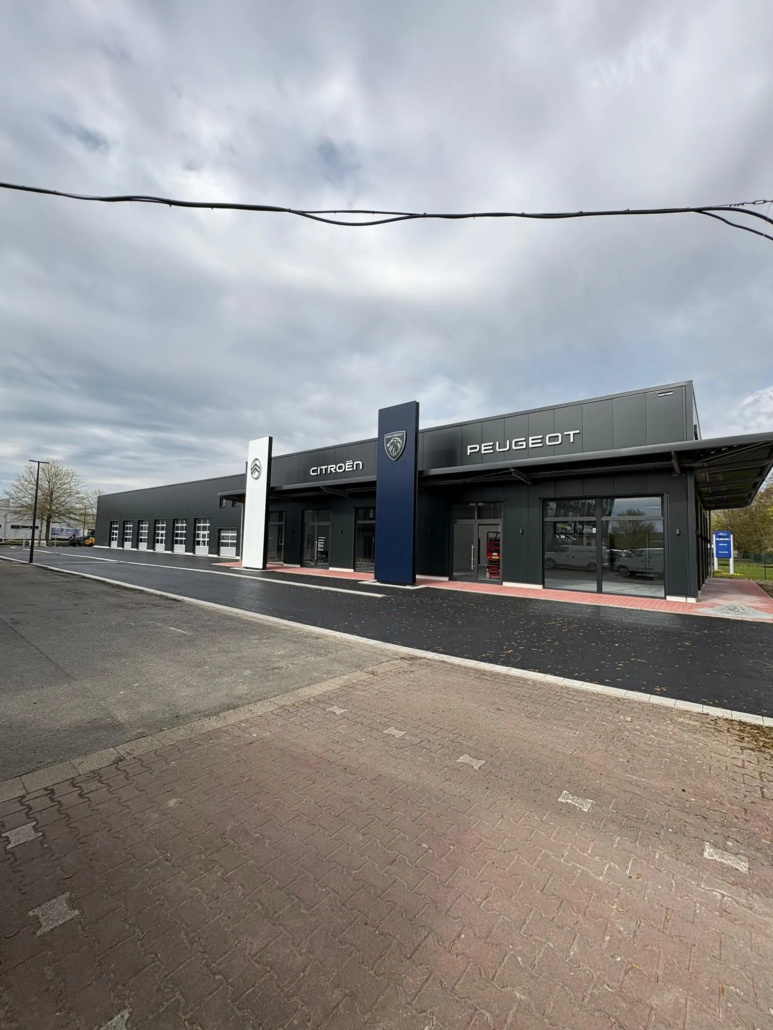

Neubau einer zweiteiligen Flachdachhalle für Ausstellung und Werkstatt mit umfangreichen Stahlbau-, Dach-, Fassaden-, Fenster-, Tür-, Oberlicht-, Entwässerungs- sowie Vordach- und Treppenanlagen.
Bauort: 48155 Münster
Baujahr: 2024
Größe der Flachdachhalle:
Ausstellung:
H: ca. 7,00 m
B: ca. 15,80 m
L: ca. 25,24 m
Werkstatt:
H: ca. 7,00 m
B: ca. 13,00 m
L: ca. 41,00 m
(Dachhöhe OK Attika ca. 7,00 m)
Gewerke:
Ingenieurleistungen, Stahlkonstruktion, Unterkonstruktionen, Dach, Außenwand/Fassade, Fenster, Türen, Lichtbänder, Lichtkuppeln, Entwässerung, Fertigteilsockel, Vordachanlage, Stahltreppe
Leistungsumfang Friedrich Stahlhallen – Neubau Flachdachhalle
Ingenieurleistungen:
Friedrich Stahlhallen erstellte die prüffähigen statischen Berechnungen für:
- die Stahlkonstruktion einschließlich Positionsplan
- die Fundamentdimensionierung inkl. Bewehrungsplänen
- die Betondecke und Massiveinbauten
- Schal- und Bewehrungspläne für Gründung und Massiveinbauten
Zusätzlich wurden:
- Werkstattpläne für die Stahlkonstruktion
- Dach- und Wandverlegepläne
- Wärmeschutznachweis nach ENEV
- Energieausweis nach DIN 18599
erstellt und bereitgestellt.
Stahlbauarbeiten:
Die Stahlkonstruktion wurde von Friedrich Stahlhallen als statisch tragende Konstruktion in Form einer Flachdachhalle mit Warmdachaufbau gefertigt und montiert.
Die Halle besteht aus einem Ausstellungsbereich und einem Werkstattbereich mit unterschiedlichen Breiten.
Das statische System besteht aus:
- symmetrischen Zweigelenkrahmen aus Stahlwalzprofilen
- Giebelbindern aus Stahlfachwerksystemen
- Pendelstützen und Verbänden gemäß Statik
Die Stahlkonstruktion wurde:
- gestrahlt (SA 2½)
- pulverbeschichtet
- gemäß DIN-Normen gefertigt und montiert
Unterkonstruktionen:
Lieferung und Montage einer tragenden Unterkonstruktion für eine bauseitige Stahlbetondecke bestehend aus:
- Unterzug aus HEA-Profilen
- Stahlstütze innerhalb der Wandkonstruktion
- Beschichtung im Farbton RAL 7016
Dacharbeiten:
Lieferung und Montage einer Flachdachkonstruktion mit:
- Trapezblech-Tragschale
- Dampfbremse
- Wärmedämmung aus EPS
- mehrlagiger PVC-Dachabdichtung
- Attikaausbildung
- Dachsekuranten zur Absturzsicherung
- innenliegender Dachentwässerung
Dachfläche: ca. 928 m²

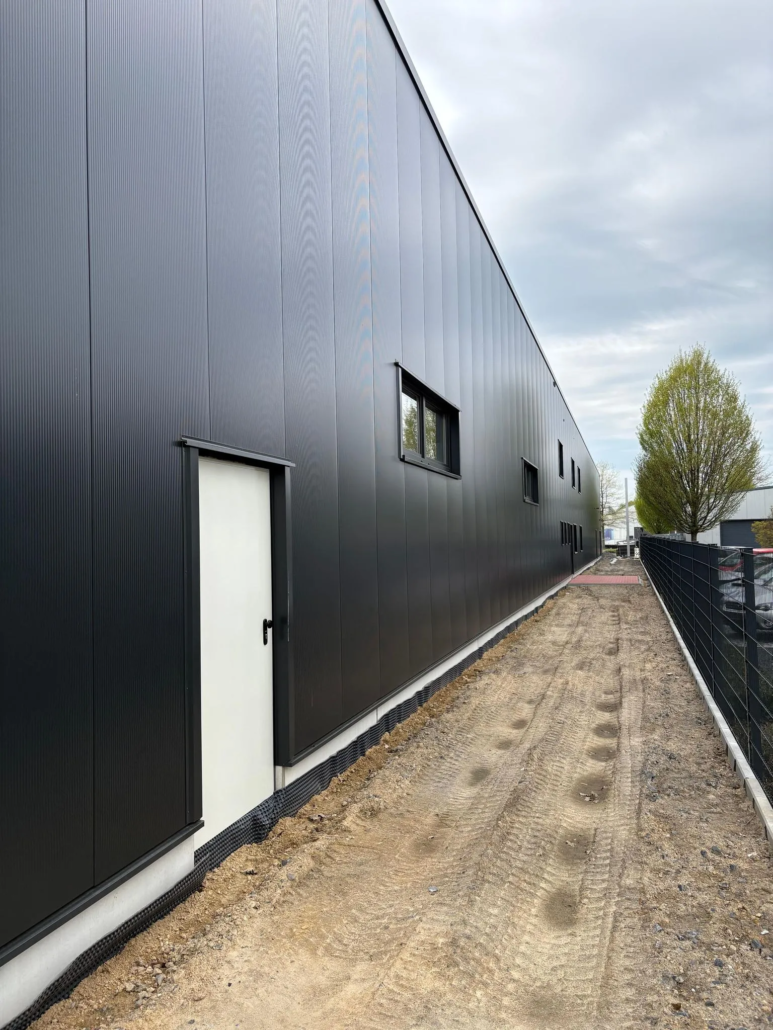

Wandverkleidung + Unterkonstruktion:
Lieferung und Montage von:
- bandverzinkten Wandriegeln
- Sandwich-Wandelementen mit PIR-Kern
- Attikaverkleidungen
- Ausrahmungen für Fenster und Türen
- umfangreichen Formteilabschlüssen
Fenster und Türen:
Lieferung und Montage von:
- Brandschutztüren (T30)
- doppelflügeligen Stahltüren
- Aluminium-Türelementen
- Kunststofffenstern in verschiedenen Größen
- Dreh- und Dreh-Kipp-Fenstern
- Festverglasungen mit Wärmeschutz
Oberlichtbänder und Lichtkuppeln:
Lieferung und Montage mehrerer Tageslichtsysteme:
- Lichtbandanlagen in verschiedenen Größen
- Lichtbandzargen
- Durchsturzsicherungen
- Rauch- und Wärmeabzugsanlagen (RWA)
- Lüftungsklappen
- Lichtkuppel mit NRWG-Funktion
Entwässerung:
Lieferung und Montage von:
- innenliegenden Dachgullys
- Regenfallrohren
- Notüberläufen
- Anschlussvorbereitungen an die Grundleitung
Fertigteilsockel:
Lieferung und Montage von:
- Stahlbeton-Fertigteilsockeln
- Sockelelementen mit Dämmung
- Abdichtung mittels Bitumen-Dickbeschichtung

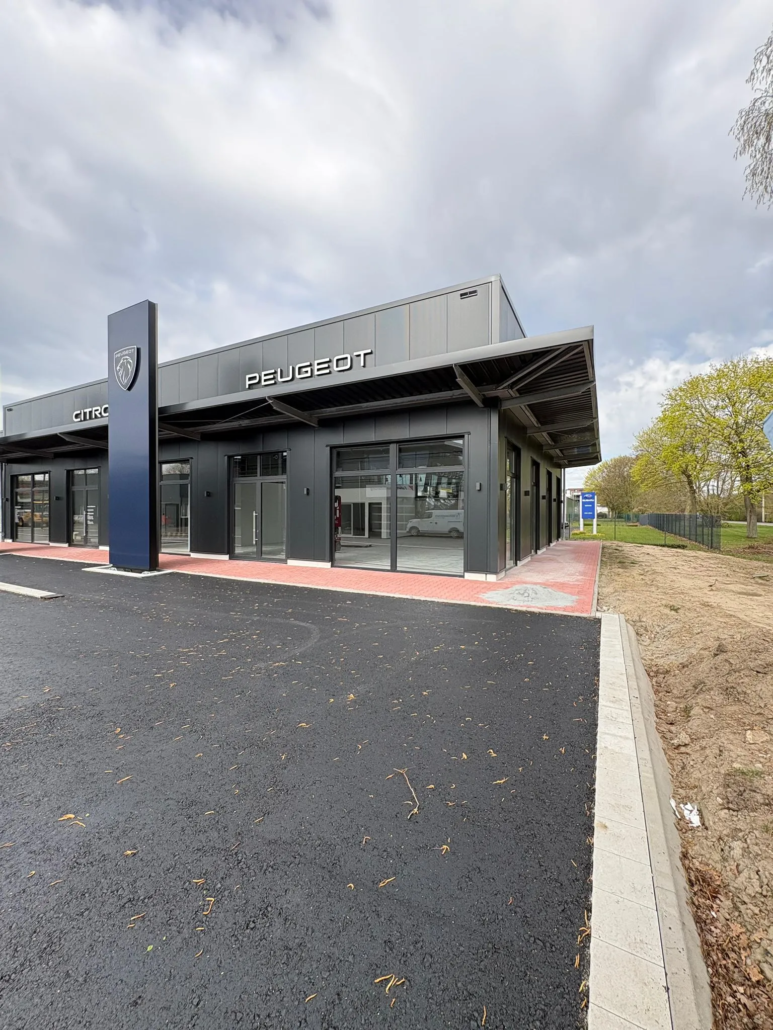

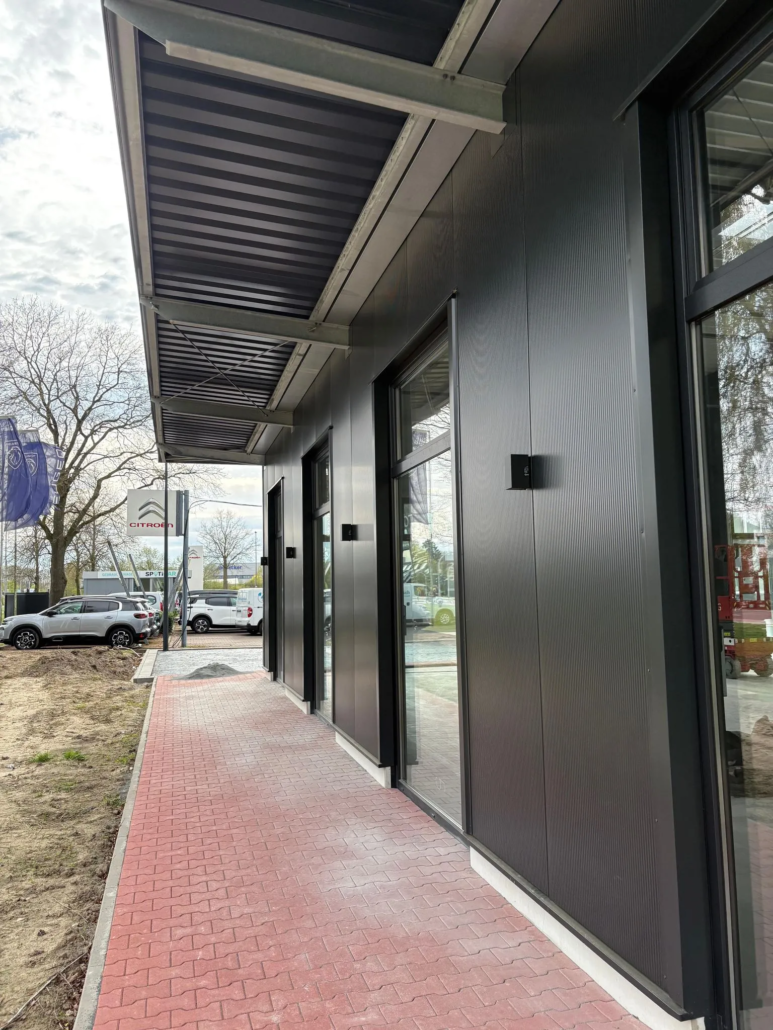

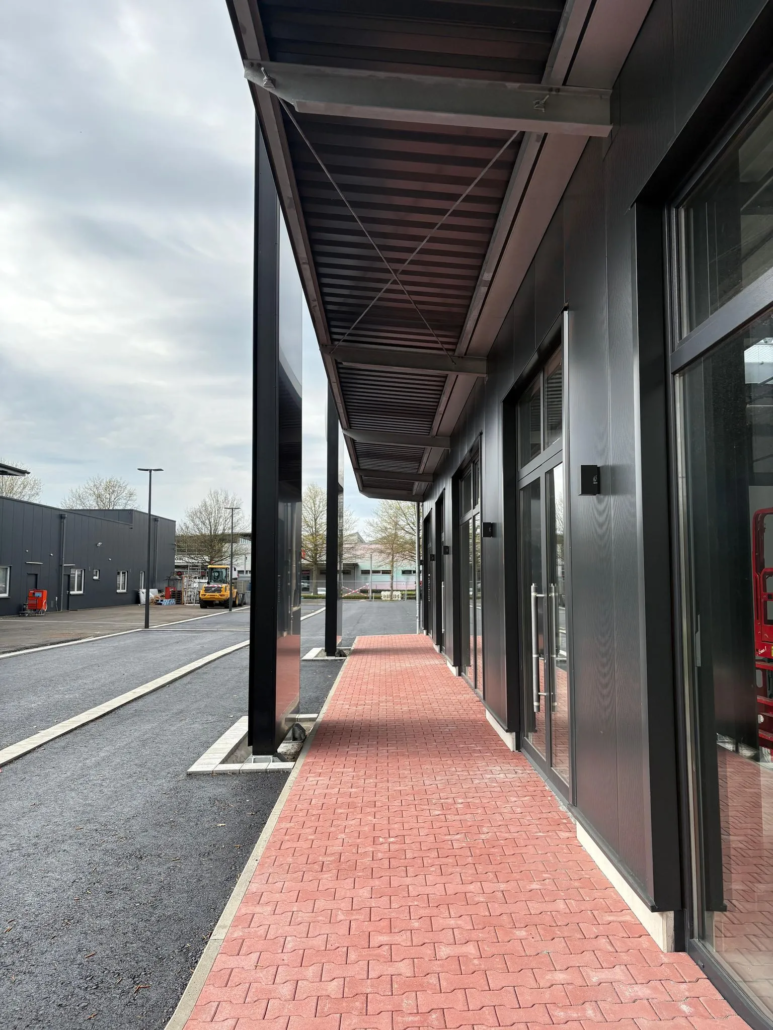

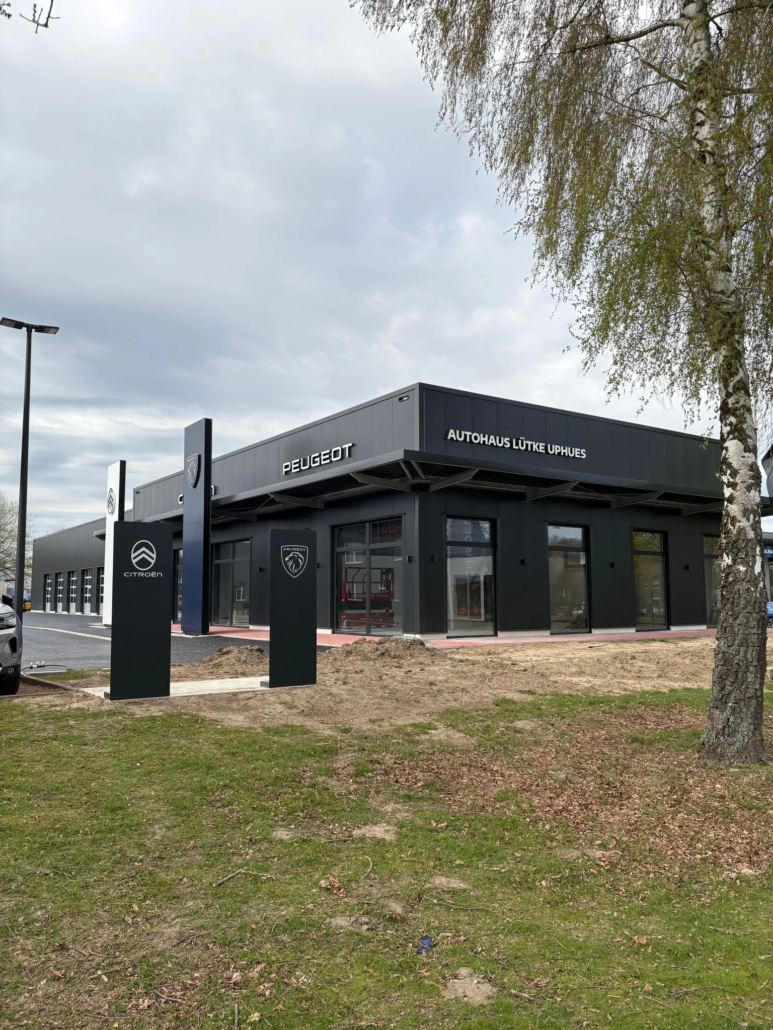

Vordachanlage:
Herstellung und Montage eines stützenfreien Vordaches mit:
- verzinkten Stahlprofilen
- Trapezblech-Dacheindeckung
- integrierter Entwässerung
Abmessungen:
- Länge Traufseite: ca. 25,00 m
- Länge Giebelseite: ca. 15,81 m
- Tiefe: ca. 2,00 m
Stahltreppe:
Lieferung und Montage einer beschichteten Stahltreppe bestehend aus:
- ¼ gewendelte Treppe
- Laufstegkonstruktion
- Stahlstützenkonstruktion
Fakten zur Halle in Münster:
- Hallentyp: Flachdachhalle
- Nutzung: Ausstellung und Werkstatt
- Dachfläche: ca. 928 m²
- Gebäudeaufbau: zweiteilig
- Vordachanlage integriert
- Tageslichtsysteme: mehrere Lichtbänder + Lichtkuppel
- Entwässerung: innenliegend
- Bauort: Münster
