Tsemelis, Coesfeld 2019

Leistungsumfang Friedrich Stahlhallen –
Neubau einer Pultdachhalle

Ingenieurleistungen:

Friedrich Stahlhallen erstellte die Statischen Berechnungen für:

• die Stahlkonstruktion einschließlich Positionsplan
• die Streifen und Blockfundamente einschließlich Bewehrungs- und Positionsplan
• die Bodenplatte
• die Nachweise für die Dach- und Wandverkleidung.

Des Weiteren wurden die Werkstatt-Pläne für die Erstellung der Konstruktion sowie der Dach- und Wandverlegepläne geliefert. Ebenfalls der Wärmeschutznachweis.

Stahlbauarbeiten:

Die Stahlhallenkonstruktion wurde von Friedrich Stahlhallen als statisch tragende Binderkonstruktion, Typ Pultdachhalle (L 19 m, B 24, H 6 m) gefertigt und montiert.

Das statische System der Konstruktion besteht aus einem symmetrischen Zweigelenk-Rahmen aus Stahlwalzprofilen und Giebelbindern aus einem Stahlfachwerksystem mit Pendelstützen. Die Verbände erfolgten gemäß Statik aus Rundstahl. Die Stützen wurden auf den Fundamenten mittels Einbauankern gelenkig angeschlossen.

Dacharbeiten:

Lieferung und Montage von:

• bandverzinkten Dachpfetten
• Dacheindeckung aus Sandwich-Dachelementen; Deckschale aus bandverzinktem Stahlblech
• Form-/Kantteilabschlüsse aus verzinktem Feinblech: Ortgang, Pulthaube, Einlaufblech, Windleitblech

Wandverkleidung + Unterkonstruktion:

Lieferung und Montage von:

• bandverzinkten Wandriegel Wandriegelhalter zur Aufnahme der Wandfassade sowie der Unterkonstruktion Tore & Türen
• bandverzinkten Giebelwinkel

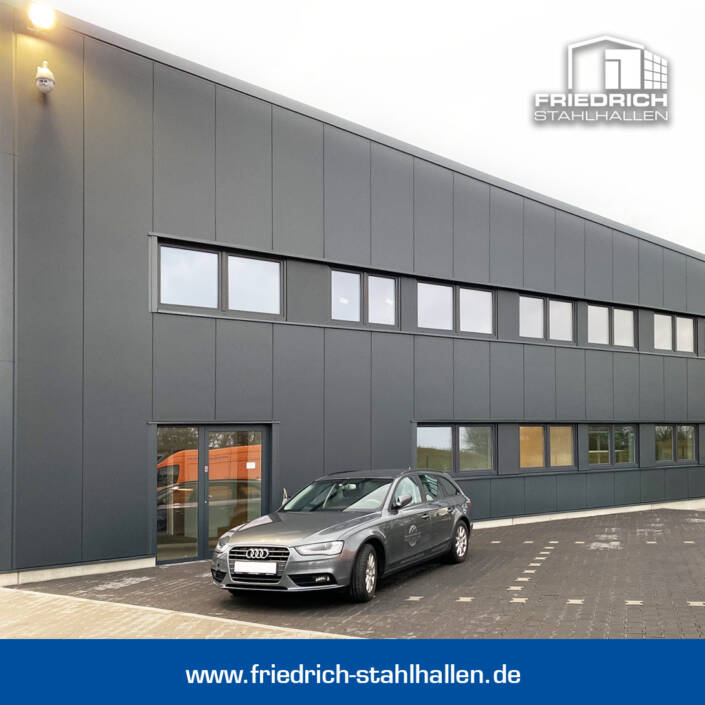

• Wandverkleidung aus Sandwich-Wandelementen, Deckschale aus bandverzinktem Stahlblech
• Form-/Kantteilabschlüsse aus verzinktem Feinblech: Innen- und Außenecken, Tropfkante, Haltewinkel, An- und Abschlussprofile Tore & Türen, Schnittkantenverleistung, Übergangsprofil Wand-Vordach
• Einfassen der Wanddurchbrüche Stahlbinder mit Konturenblech

Tore + Türen:

Lieferung und Montage von:

• Sektionaltoren (mit Aluminium-Sichtsektion mit Acrylverglasung)
• Mehrzwecktür mi Panikschloss

Entwässerung:

Lieferung und Montage von:

• halbrunder Zinkdachrinne
• Zink-Regenfallrohr

Fertigteilsockel:

Lieferung und Montage von:

• Sockelelementen mit Dämmung und Schiene

Transport/Fuhrpark/Baustellen-Sicherheit:

• Friedrich Stahlhallen verfügt über einen eigenen Fuhrpark für Materialanlieferung zur Baustelle und den Transport bis auf‘s Dach
• für den Auf-/Abbau der gestellten Gerüste setzt Friedrich Stahlhallen eigenes Fachpersonal ein, geschulte Mitarbeiter fahren und bedienen die gestellten Baufahrzeuge und Höhenzugangstechnik
• für die laut BG-Richtlinien erforderlichen Sicherheitsvorschriften setzt Friedrich Stahlhallen die Absturzsicherungen (Traufschutzeinrichung, ABS Lanyard, Bühnen, Rollgerüste, Netze, Leiternturm) für die Monteure ein
