Schüco, Borgholzhausen 2022

Leistungsumfang Friedrich Stahlhallen –

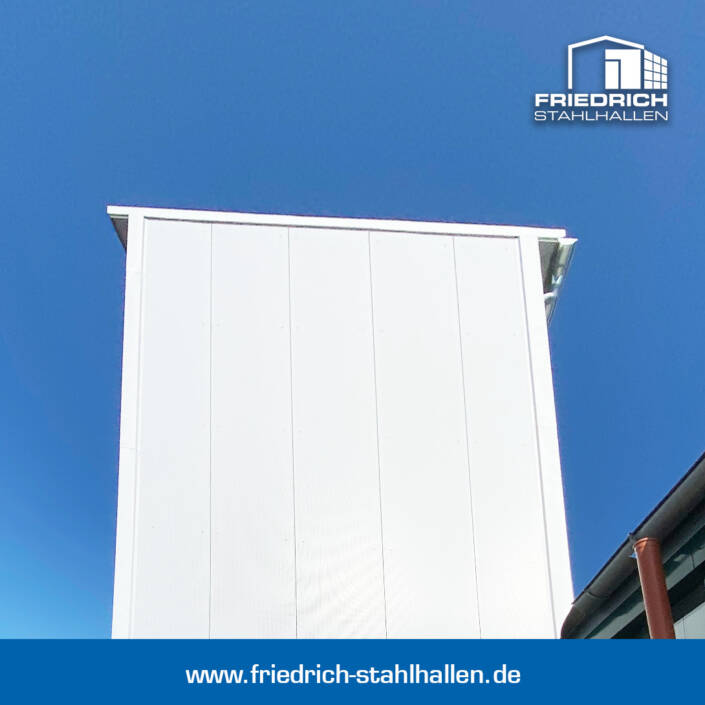

Neubau einer Pultdachhalle als Lagerhalle mit Paternostersystem

Ingenieurleistungen:

Friedrich Stahlhallen erstellte die prüffähige Statische Berechnung der Stahlkonstruktion einschließlich Positionsplan, inklusive Fundamentdimensionierung und Bewehrungspläne. Ebenso erfolgte die statische Überprüfung durch Berechnung, ob das Bestandsgebäude die Zusatzlast durch den entstehenden Schneekeil trägt.

Des Weiteren wurden die Werkstatt-Pläne für die Erstellung der Konstruktion Stahlhalle sowie der Dach- und Wandverlegepläne geliefert.

Stahlbauarbeiten:

Die Stahlhallenkonstruktion wurde von Friedrich Stahlhallen nach EN 1090-2 als statisch tragende Konstruktion, Typ Pultdachhalle als Einhausung für ein Lagersystem (H 13 m, L 10 m, B 4 m) gefertigt und montiert. Hallenausführung: Halle geschlossen, mit Zusatzträger im Dach für bauseitige Seilwinde über komplette Länge.

Das statische System der Konstruktion besteht aus einem symmetrischen Zweigelenk-Rahmen aus Stahlwalzprofilen und Giebelbindern aus einem Stahlfachwerksystem mit Pendelstützen. Die Verbände erfolgten gemäß Statik aus Rundstahl bzw. Winkelstahlprofilen. Die Stützen wurden auf den Fundamenten mittels Einbauankern gelenkig angeschlossen.

Dacharbeiten:

Lieferung und Montage von:

• bandverzinkten Dachpfetten
• Thermo-Dacheindeckung aus Sandwich-Dachelementen Brandschutzpaneele; Innen- und Außenschale Stahlblech verzinkt
• Form-/Kantteilabschlüsse aus verzinktem Feinblech: Dachüberstand, Windleitblech, Pulthaube, Profilfüller, Ortgang

Wandverkleidung + Unterkonstruktion:

Lieferung und Montage von:

• bandverzinkten Wandriegel Wandriegelhalter zur Aufnahme der Wandfassade sowie der Ausrahmungen für Tore, Türen, Fenster
• bandverzinkten Giebelwinkel
• Thermo-Wandverkleidung aus Sandwich-Wandelementen Brandschutzpaneele, Innen- und Außenschale Stahlblech verzinkt
• Form-/Kantteilabschlüsse aus verzinktem Feinblech: Stellwinkel und Tropfkanten, Innen- und Außenecken, Übergang Neubestand, Anschluss Wand Neu-Bestandsdach

Entwässerung:

Lieferung/Montage von:

• halbrunder Zinkdachrinne + Zink-Regenfallrohr

Fertigteilsockel:

Lieferung und Montage von:

• Sockelelementen mit Dämmung und Schiene

Transport/Fuhrpark/Baustellen-Sicherheit:

• Friedrich Stahlhallen verfügt über einen eigenen Fuhrpark für Materialanlieferung zur Baustelle und den Transport bis auf‘s Dach
• für den Auf-/Abbau der gestellten Gerüste setzt Friedrich Stahlhallen eigenes Fachpersonal ein, geschulte Mitarbeiter fahren und bedienen die gestellten Baufahrzeuge und Höhenzugangstechnik
• für die laut BG-Richtlinien erforderlichen Sicherheitsvorschriften setzt Friedrich Stahlhallen die Absturzsicherungen (Traufschutzeinrichung, ABS Lanyard, Bühnen, Rollgerüste, Netze, Leiternturm) für die Monteure ein
