Oendorf, Dülmen
Beschreibung:
Neubau einer Satteldachhalle mit Warmdachaufbau (A.)
und einer Pultdachhalle (B.) als Nebengebäude

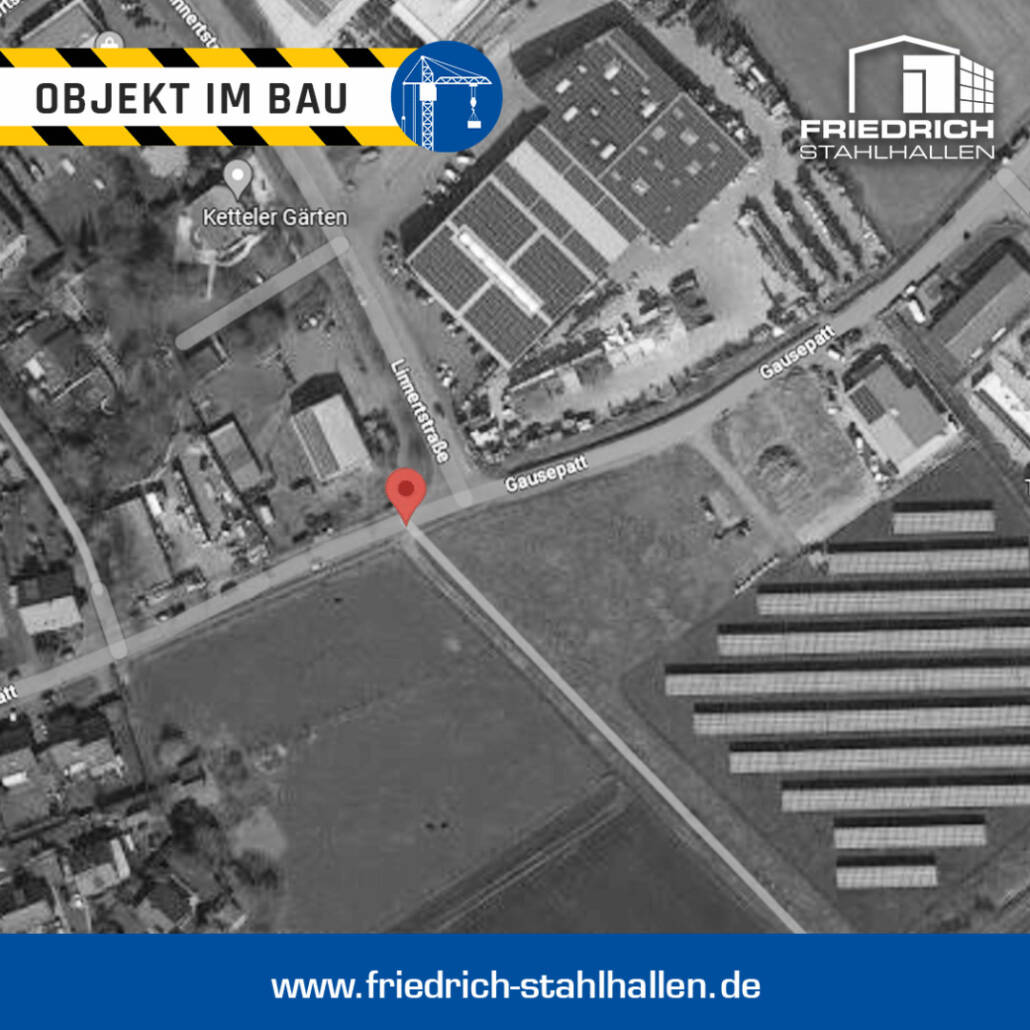

Bauort: 48249 Dülmen
Baujahr: 2023
Größe der Satteldachhalle (A.):
H: 7 m
B: 25 m
L: 35 m
Größe der Pultdachhalle (B.):
H: 4 m
B: 7 m
L: 36 m
Gewerke:
Stahlprofile, Betonsockel, Außenwand/Fassade, Dach, Anschlussprofile
Neubau einer Satteldachhalle mit Warmdachaufbau (A.) und Pultdachhalle (B.) als Nebengebäude

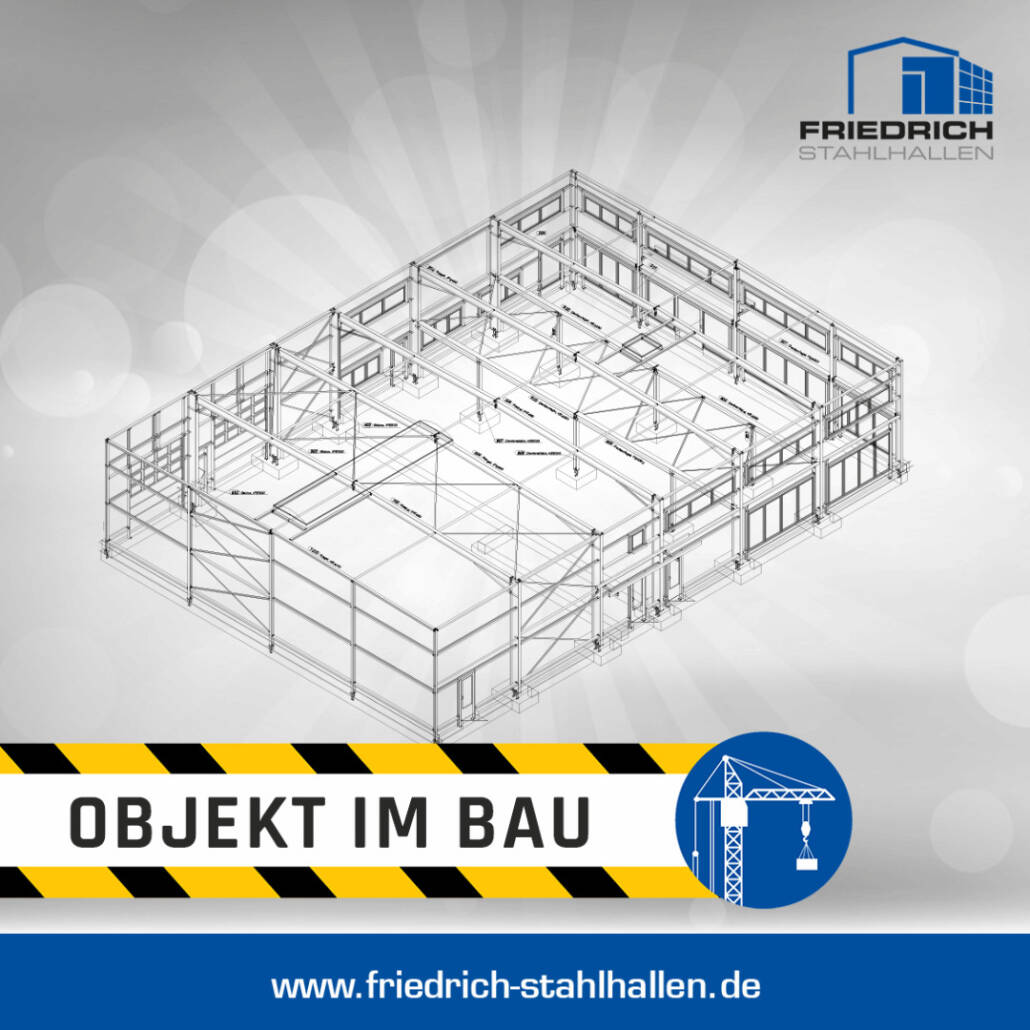

Neubau einer Satteldachhalle (A.)
Ingenieurleistungen (A.):
Friedrich Stahlhallen erstellte die Statischen Berechnungen für:
- die Stahlkonstruktion einschließlich Positionsplan
- die Fundamentdimensionierung einschließlich Bewehrungspläne
- die Bodenplatte
- den Massivbau.
Des Weiteren wurden die Werkstatt-Pläne für die Erstellung der Stahlhallenkonstruktion sowie der Dach- und Wandverlegepläne geliefert.

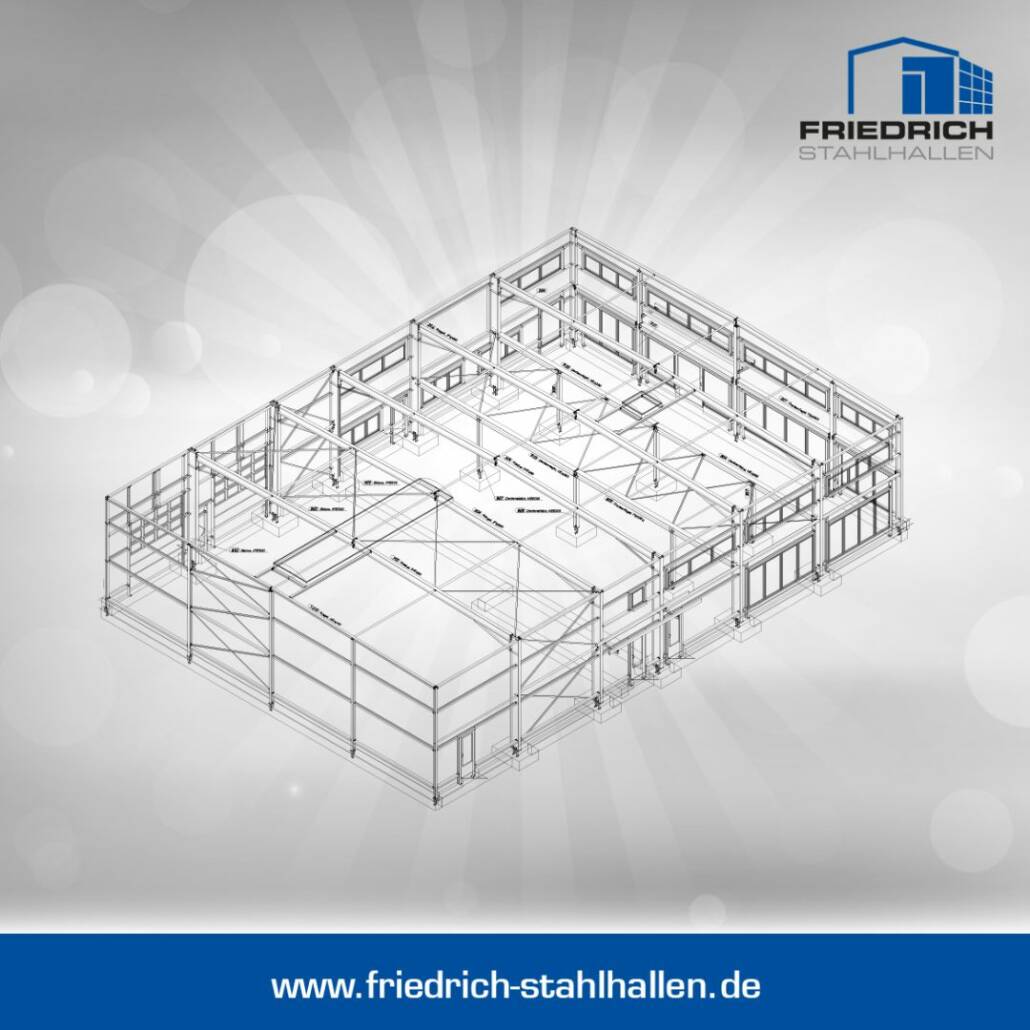

Stahlbauarbeiten (A.):
Die Stahlhallenkonstruktion wird von Friedrich Stahlhallen als statisch tragende Konstruktion, Typ Satteldachhalle mit Warmdachaufbau (L 35 m, B 25 m, H 7 m) gefertigt und montiert. Besonderheit: gesamte Stahlkonstruktion in Feuerwiderstandsklasse R30.
Das statische System der Konstruktion besteht aus einem symmetrischen Zweigelenk-Rahmen aus Stahlwalzprofilen und Giebelbindern aus einem Stahlfachwerksystem mit Pendelstützen. Die Verbände erfolgen gemäß Statik aus Rundstahl bzw. Winkelstahlprofilen. Die Stützen werden auf den Fundamenten mittels Einbauankern gelenkig angeschlossen.
Dacharbeiten / Entwässerung (A.):
Lieferung und Montage von:
- Dach als Foliendach ausgebildet
- Dachaufbau: Trapezblech – Dampfbremse – Wärmedämmung – Dachabdichtungsbahn
- Oberlichtbandeindichtung
- Lichtkuppelöffnung herstellen und eindichten
- Attikarand über Dachfläche
- bandverzinkte Randwinkel zur Dachdämmung
- Entwässerung: Winkelabläufe, Zink-Sammelkasten/-Regenfallrohr, Notüberläufe
- Einbau von Profilfüllern
- Unterkonstruktion aus Flachstahl für Vordächer über Tür-/Toreingängen
Wandverkleidung + Unterkonstruktion (A.):
Lieferung und Montage von:
- bandverzinkten Wandriegel inkl. Wandriegelhalter + Traufriegel zur Aufnahme der Wandfassade sowie der Unterkonstruktion der Tore, Türen und Fenster
- Wandverkleidung Sandwichpaneele, Außen- und Innenschale Stahlblech verzinkt
- Formteilabschlüsse aus verzinktem Feinblech: Stellwinkel + Tropfkanten, Gebäudeecken innen und außen, Laibungen Tore/Türen/Fenster, Schnittkantenabdeckung, Wanddurchbrüche für Vordach, thermische Trennplatte, Attika Fassade + Haltewinkel
- Zwischendecke aus MS-Spannbeton-Hohlkammer-Deckenplatten einschl. Fugenstoß
- Ringanker- und Fugenbewehrung
Oberlichtband + Kuppel (A.):
Lieferung und Montage von:
- Lichtband-Zarge
- Vario-NORM-Lichtband
- Lichtband-Vollklappen mit thermischem Auslösegerät und Windleitführung
- zusätzliche Motoröffner
- Durchsturzsicherung, Notauslösekasten, Pneumatikrohr
- Lichtkuppeleinheit JET-SKYSIGHT
Tore + Türen (A.):
Lieferung und Montage von:
- Sektionaltoranlagen mit Sichtsektion und E-Antrieb
- Mehrzwecktür
- Panikbeschlag mit Wechselfunktion
Fertigteilsockel (A.):
Lieferung und Montage von:
- Sockelelementen mit Dämmung

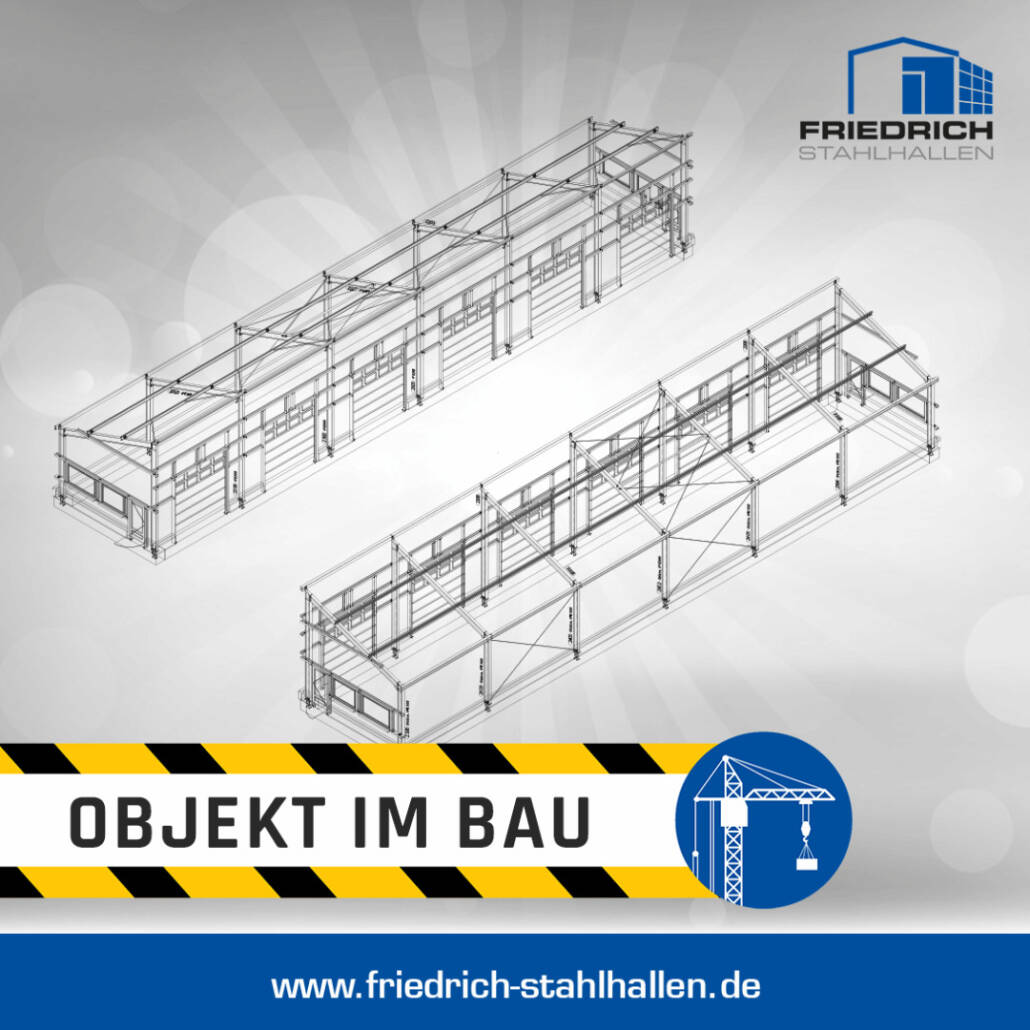

Neubau einer Pultdachhalle (B.)
Ingenieurleistungen (B.):
Friedrich Stahlhallen erstellte die Statischen Berechnungen für:
- die Stahlkonstruktion einschließlich Positionsplan
- die Fundamentdimensionierung einschließlich Bewehrungspläne
- die Bodenplatte.
Des Weiteren wurden die Werkstatt-Pläne für die Erstellung der Stahlhallenkonstruktion sowie der Dach- und Wandverlegepläne geliefert.

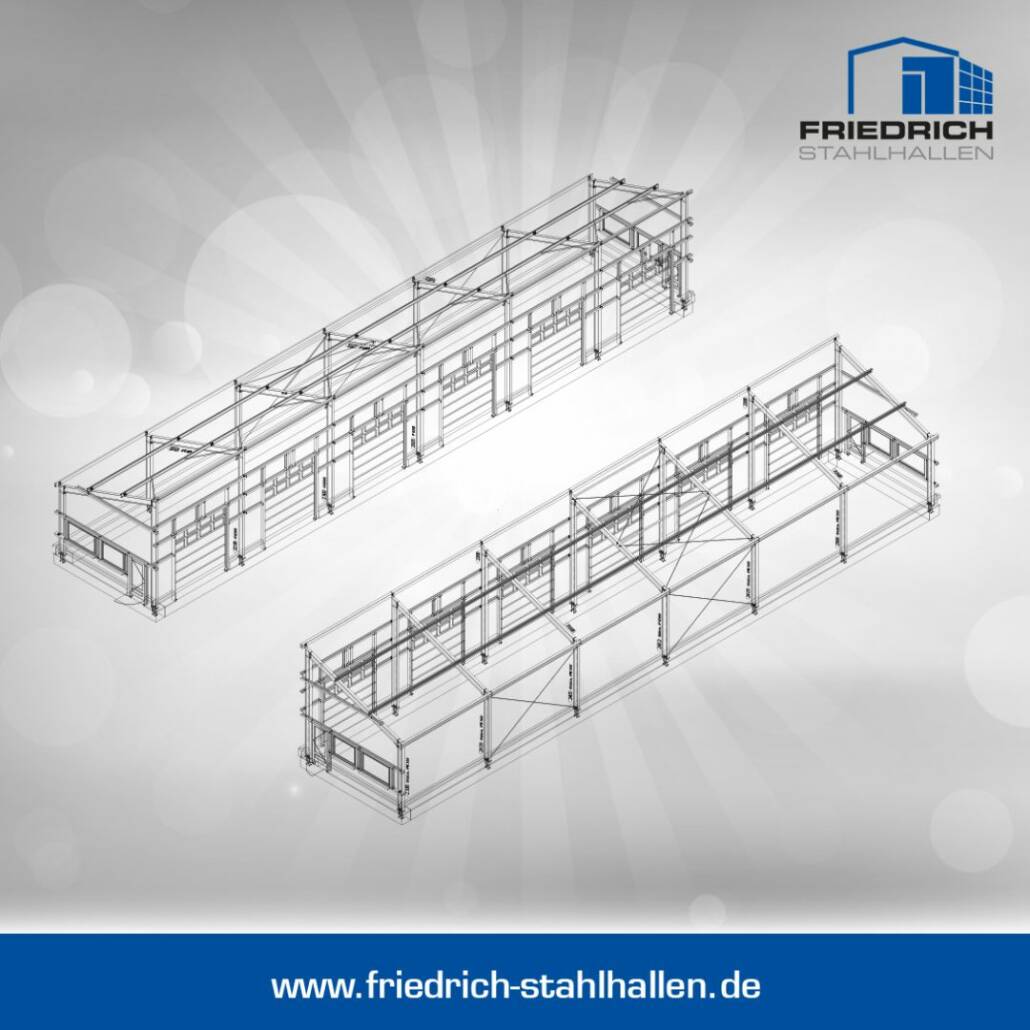

Stahlbauarbeiten (B.):
Die Stahlhallenkonstruktion wurde von Friedrich Stahlhallen als statisch tragende Konstruktion, Typ Pultdachhalle (L 36 m, B 7 m, H 4 m) gefertigt und montiert.
Das statische System der Konstruktion besteht aus einem symmetrischen Zweigelenk-Rahmen aus Stahlwalzprofilen und Giebelbindern aus einem Stahlfachwerksystem mit Pendelstützen. Die Verbände erfolgen gemäß Statik aus Rundstahl bzw. Winkelstahlprofilen. Die Stützen werden auf den Fundamenten mittels Einbauankern gelenkig angeschlossen.
Dacharbeiten (B.):
Lieferung und Montage von:
- bandverzinkte Dachpfetten
- Dacheindeckung aus Thermopaneelen, Außen- und Innenschale Stahlblech verzinkt
Wandverkleidung + Unterkonstruktion (B.):
Lieferung und Montage von:
- bandverzinkten Wandriegel inkl. Wandriegelhalter zur Aufnahme der Wandfassade sowie der Unterkonstruktion der Tore, Türen und Fenster
- bandverzinkten Giebelwinkel
- Wandverkleidung Sandwichpaneele, Außen- und Innenschale Stahlblech verzinkt
- Formteilabschlüsse aus verzinktem Feinblech: Stellwinkel + Tropfkanten, Gebäudeecken innen und außen, Laibungen + Schnittkantenabdeckung Tore/Türen/Fenster
Tore + Türen + Fenster (B.):
Lieferung und Montage von:
- Sektionaltoranlagen, 6 Stück mit Sichtsektion und E-Antrieb
- Schlupftüren in Sektionaltoren, 4 Stück
Entwässerung (B.):
Lieferung und Montage von:
- Zink-Dachrinne
- Zink-Regenfallrohr
Fertigteilsockel (B.):
Lieferung und Montage von:
- Sockelelementen mit Dämmung und Schienen
Transport/Fuhrpark/Baustellen-Sicherheit (A. und B.):
- Friedrich Stahlhallen verfügt über einen eigenen Fuhrpark für Materialanlieferung zur Baustelle und den Transport bis auf‘s Dach
- für den Auf-/Abbau der gestellten Gerüste setzt Friedrich Stahlhallen eigenes Fachpersonal ein, geschulte Mitarbeiter fahren und bedienen die gestellte Höhenzugangstechnik (hier: Arbeitsbühne bis 9 m)
- für die laut BG-Richtlinien erforderlichen Sicherheitsvorschriften setzt Friedrich Stahlhallen die (Rand-)Absturzsicherungen (ABS Lanyard, Bühnen, Gerüstfelder, Rollgerüste, Netze, Leitern-/Treppenturm) für die Monteure ein
