Neubau in Gescher 2025

Leistungsumfang Friedrich Stahlhallen – Neubau einer Kranbahnhalle

Ingenieurleistungen:

Friedrich Stahlhallen erstellte die prüffähigen statischen Berechnungen für:

• die Stahlkonstruktion einschließlich Positionsplan
• die Fundamentdimensionierung, inkl. Bewehrungspläne
• die Betondecke im Bürotrakt

Zusätzlich wurden der Wärmeschutznachweis, ein Bodengutachten sowie die Werkstattpläne für die Stahlkonstruktion und die Dach- und Wandverlegepläne geliefert.

Stahlbauarbeiten:

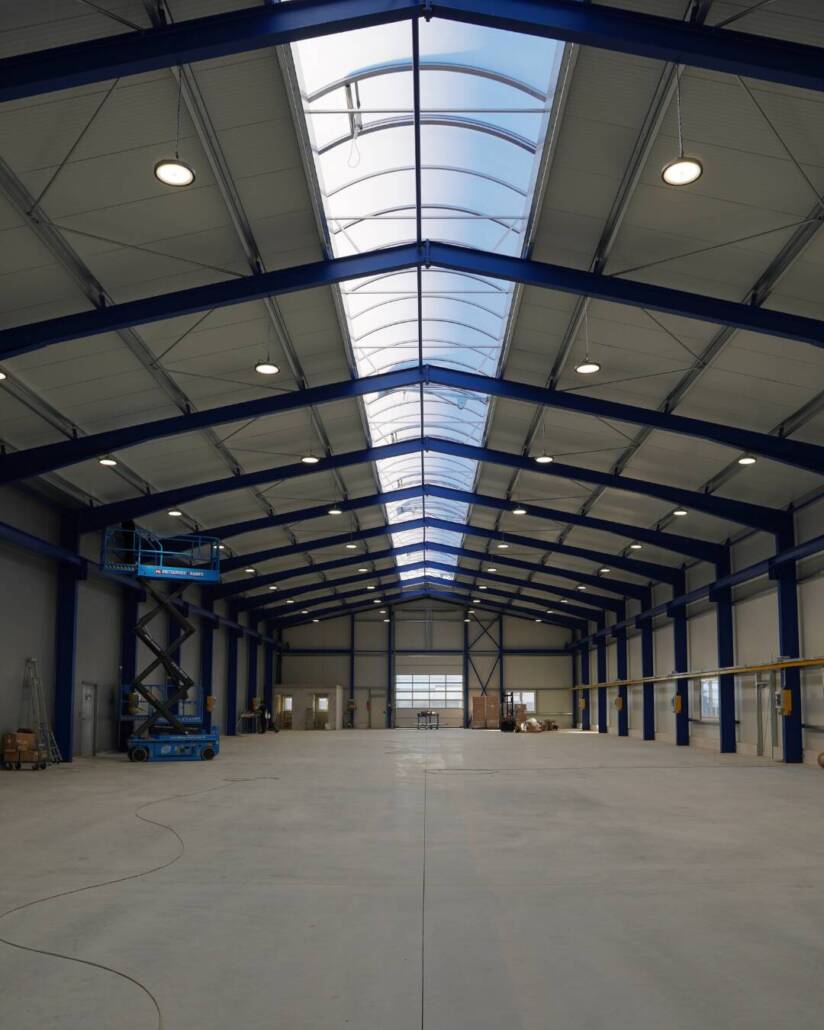

Die Stahlkonstruktion wurde von Friedrich Stahlhallen als statisch tragende Konstruktion in Form einer Satteldachhalle gefertigt und montiert.
Die Halle verfügt über eine Länge von ca. 60,00 m, eine Breite von ca. 20,00 m und eine Traufhöhe von ca. 7,05 m.
Das statische System besteht aus symmetrischen Zweigelenkrahmen aus Stahlwalzprofilen sowie Giebelbindern aus einem Stahlfachwerksystem mit Pendelstützen.

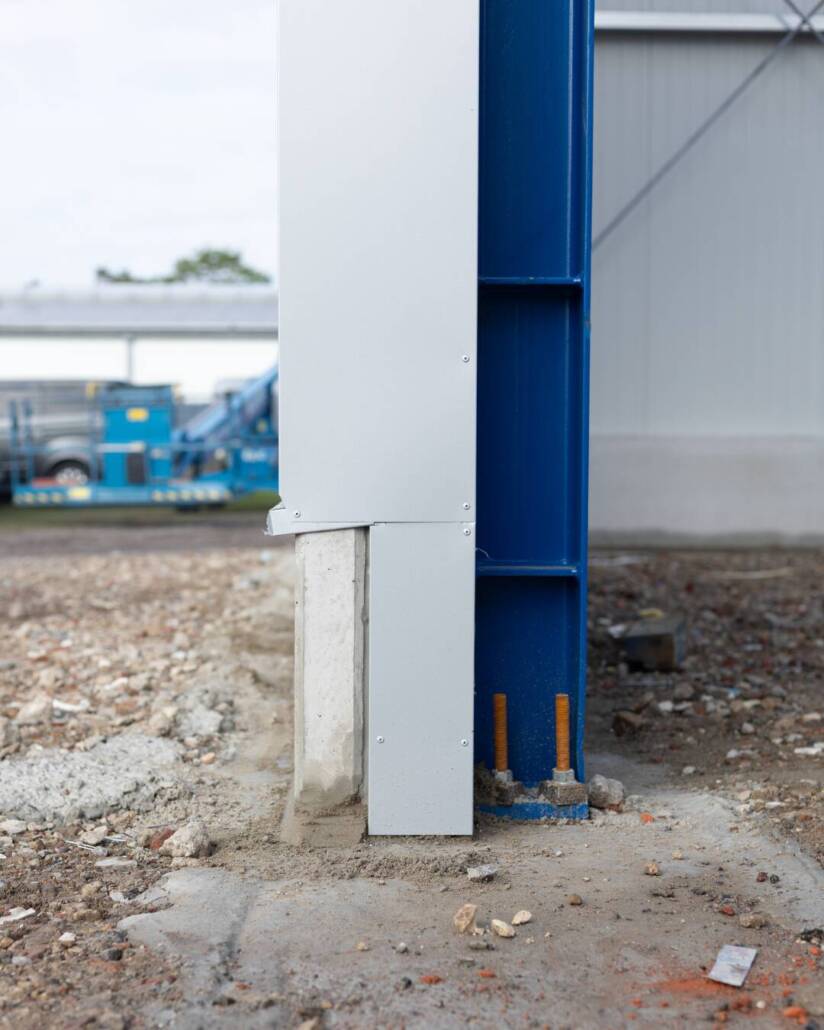

Die Stützen wurden gemäß Statik auf den bauseitigen Fundamenten befestigt.
Die Stahlkonstruktion wurde gestrahlt und mit einem Korrosionsschutzanstrich versehen.

Kranbahnen:

Lieferung und Montage von Kranbahnträgern für eine Kranbahnhalle mit:

• 5,0 t Kranlast
• 3,2 t Kranlast
  inkl. Kranbahnschienen, Kippsicherungen und Endstoppern gemäß statischer Auslegung.

Dacharbeiten:

Lieferung und Montage von:

• bandverzinkten Dachpfetten einschl. Haltern, Schlaudern und Diagonalen
• Dacheindeckung aus Thermopaneelen, mit 100 mm PIR-Kern
• Formteilabschlüsse und Kantteile (z. B. Windleitblech, Ortgang, Profilfüller)
• Sicherheits- und Absturzsicherungen gemäß BG-Richtlinien

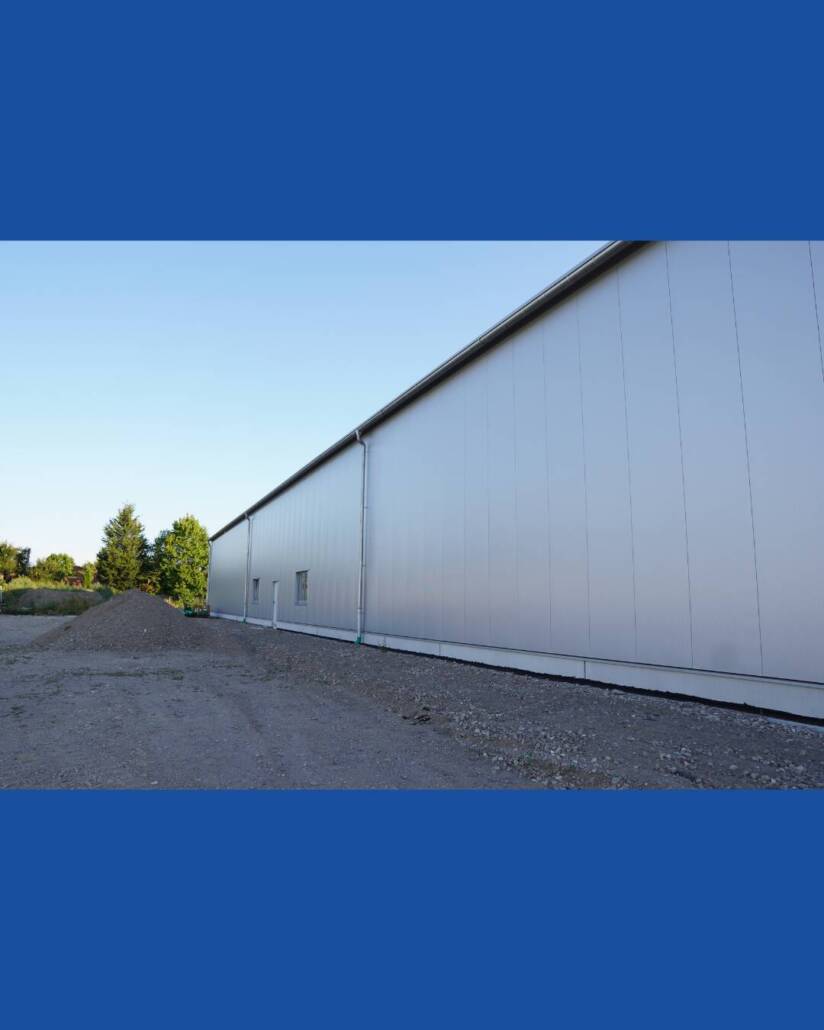

Wandverkleidung + Unterkonstruktion:

Lieferung und Montage von:

• bandverzinkten Wandriegel inkl. Unterkonstruktion für Tore, Türen und Fenster
• Sandwich-Wandelementen mit PIR-Kern und verdeckter Befestigung
• Giebelwinkeln, Lisenen und umfangreichen Formteilabschlüssen
• Ausrahmungen und Laibungen im Bereich von Toren, Türen und Fenstern

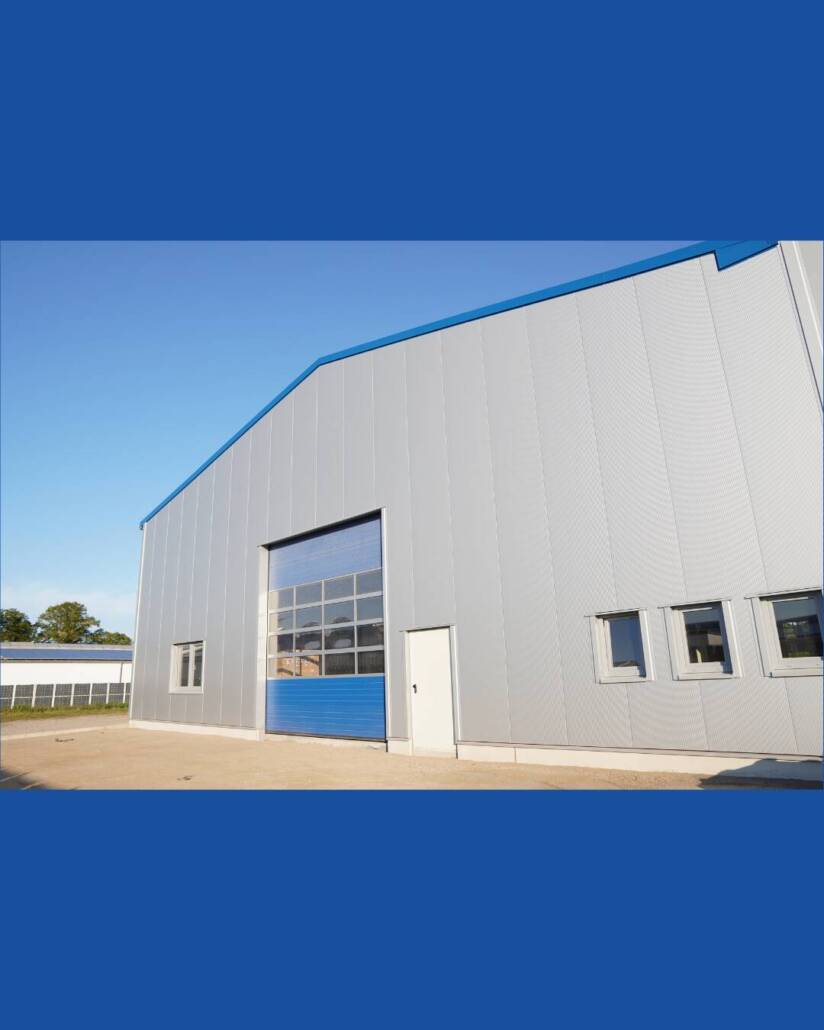

Tore + Türen:

Lieferung und Montage von:

• Sektionaltoren mit PU-Paneelen
• Aluminium-Sichtsektionen
• Elektro-Antrieben
• Mehrzwecktüren mit Panikschloss (T30)
• Kunststofffenstern mit Wärmeschutzverglasung

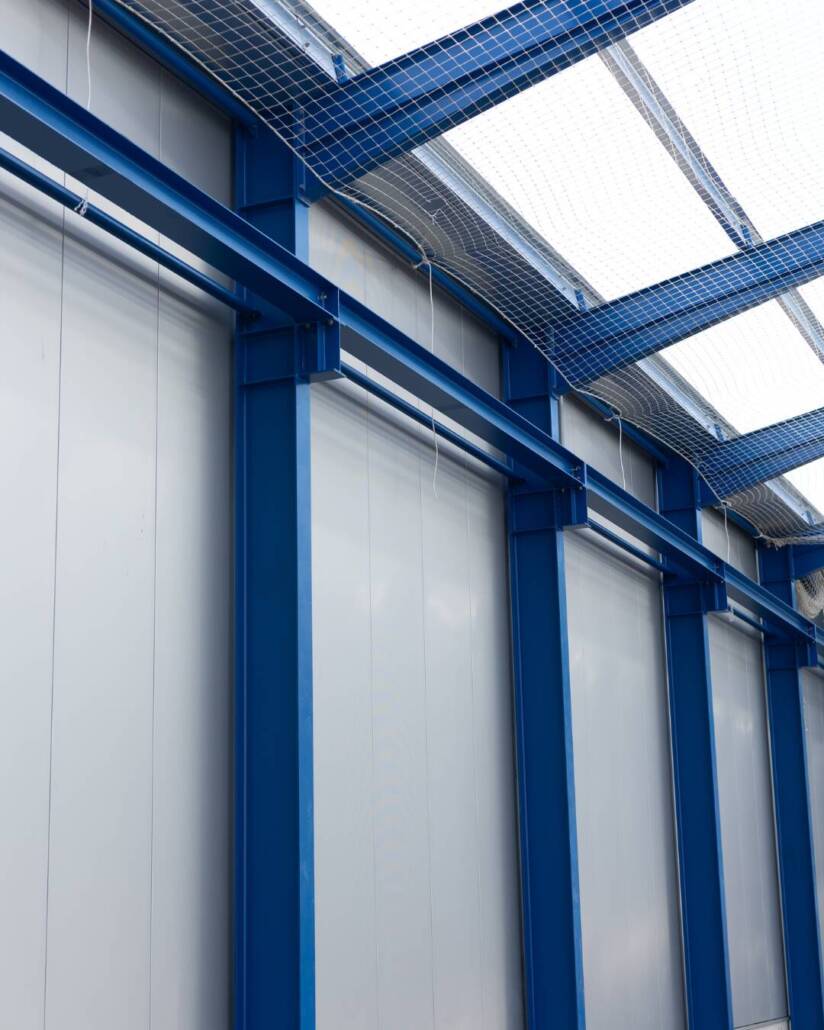

Oberlichtband:

Lieferung und Montage von:

• großflächigem VARIO-NORM Dachlichtband
• Lichtbandzarge aus verzinktem Stahl
• Rauch- und Wärmeabzugsgeräten (RWA)
• Wind- und Regensteuerung inkl. CO₂-Auslösung
• Durchsturzsicherung und Lüfterklappen

Entwässerung:

Lieferung und Montage von:

• innenliegenden Kastenrinnen
• halbrunden Zink-Dachrinnen
• Zink-Regenfallrohren inkl. Standrohren
• Anschluss an die bauseitige Grundleitung

Transport/Fuhrpark/Baustellen-Sicherheit:

Friedrich Stahlhallen setzte den eigenen Fuhrpark für Materialanlieferung und internen Transport ein.
Der Auf- und Abbau der Sicherheits- und Gerüstsysteme erfolgte durch eigenes Fachpersonal.
Alle erforderlichen Sicherheitsmaßnahmen gemäß BG- und Arbeitsschutzrichtlinien wurden umgesetzt.

Fakten zur Halle in Gescher:

• Hallenfläche: ca. 1.200 m²
• Kranbahnanlage: 2 Systeme (5,0 t und 3,2 t Traglast)
• Dach- und Wandverkleidung: hochgedämmte Sandwichbauweise
• Oberlichtband: großflächige Ausführung mit RWA-System
